उत्पत्ति के प्लेस:
चीन
ब्रांड नाम:
RanCheng
प्रमाणन:
CE, ISO 9001:2000
मॉडल संख्या:
आरसीकेएस-11
वीडियो
वीडियो
वीडियो

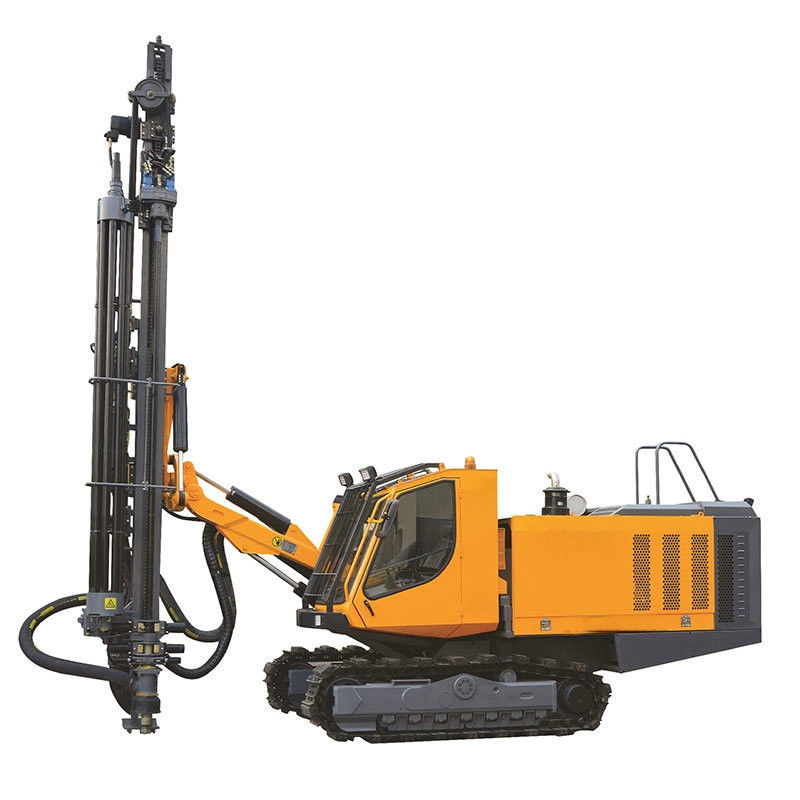

32 मीटर ड्रिलिंग गहराई क्रॉलर प्रकार रॉक डीटीएच ड्रिलिंग रिग 242KW कमिंस इंजन
उत्पाद का वर्णन
आरसीकेएस - 11 क्रॉलर ब्लास्टिंग रॉक ड्रिलिंग रिग एक स्वचालित भारी शुल्क उपकरण है जिसे विशेष रूप से कठोर वातावरण और उच्च तीव्रता वाले संचालन के लिए डिज़ाइन किया गया है।यह एक कमिंस चीन स्टेज III डीजल इंजन से लैस है जो सख्त पर्यावरण संरक्षण मानकों को पूरा करता हैयह दो-अंत आउटपुट प्रणाली के माध्यम से बिजली वितरण को अनुकूलित करता है, जिससे जटिल संरचनाओं में स्थिरता और विश्वसनीयता सुनिश्चित होती है।
यह ड्रिलिंग रिग विभिन्न छेद व्यास और दिशाओं को 100 से 140 मिमी तक संभाल सकता है, और खनन और निर्माण पूर्व-स्प्लिट छेद संचालन के लिए उपयुक्त है।स्वचालित प्रणाली में स्वचालित ड्रिल पाइप लोडिंग और अनलोडिंग और स्नेहन शामिल है, मानव शक्ति की आवश्यकता को कम करने और दक्षता बढ़ाने के लिए। संचालित करने में आसान, एक ऑपरेटर ड्रिलिंग को पूरा कर सकता है।
एक एंटी-एग्रिप सिस्टम और वैकल्पिक ड्रिलिंग कोण और गहराई संकेतक काम करने की सटीकता में वृद्धि करते हैं।जैसे कि एयर कंडीशनिंग और ऑडियो सिस्टम, कार्य वातावरण और दक्षता में सुधार।
उत्पाद विनिर्देश
| मॉडल | आरसीकेएस-11 |
| परिवहन आयाम (एल × डब्ल्यू × एच) | 9100*2520*3600 मिमी |
| वजन | 15500 किलोग्राम |
| चट्टान की कठोरता | f=6-20 |
| ड्रिलिंग व्यास | 100-140 मिमी |
| ग्राउंड क्लीयरेंस | 420 मिमी |
| ट्रैक का समतल कोण | 10° ऊपर, 10° नीचे |
| यात्रा गति | 0-4 किमी/घंटा |
| चढ़ाई क्षमता | 25° |
| कर्षण | 120KN |
| मोर्टार | 2800Nm |
| घूर्णन गति | 0-120 आरपीएम |
| ड्रिल बूम का उठाने का कोण | ऊपर 47°, नीचे 20° |
| ड्रिल बूम का झुकाव कोण | दाएं 50°, बाएं 21° |
| गाड़ी का झुकाव कोण | दाएं 95°, बाएं 35° |
| बीम का झुकाव कोण | 114° |
| मुआवजा स्ट्रोक | 1353 मिमी |
| फ़ीड स्ट्रोक | 4490 मिमी |
| अधिकतम प्रणोदन बल | 25KN |
| प्रणोदन विधि | रोलर चेन |
| आर्थिक ड्रिलिंग की गहराई | 32 मीटर |
| छड़ों की संख्या | 7+1 |
| ड्रिलिंग रॉड के विनिर्देश | Φ76x4000 मिमी |
| डीटीएच हथौड़ा | K40 |
| इंजन | कमिंस QSL8.9-C325-30 |
| सिलेंडरों की संख्या | 6 |
| आउटपुट शक्ति | 242KW/2200rpm |
| हाइड्रोलिक पंप | 5× गियर पंप |
| पेंच हवा कंप्रेसर | कैशान |
| वायु क्षमता | 18m3/मिनट |
| वायु दबाव | 18 बार |
| यात्रा नियंत्रण प्रणाली | हाइड्रोलिक पायलट |
| ड्रिलिंग नियंत्रण प्रणाली | हाइड्रोलिक पायलट |
| अवरोधन विरोधी | स्वचालित विद्युत-हाइड्रोलिक विरोधी जाम |
| वोल्टेज | 24 वी, डीसी |
| सुरक्षित टैक्सी | एफओपीएस और आरओपीएस की आवश्यकताओं को पूरा करें |
| आंतरिक शोर | 85dB (A) से कम |
| सीट | समायोज्य |
| वातानुकूलन | मानक तापमान |
| मनोरंजन | रेडियो +Mp3 |
उत्पाद की विशेषताएं
यह एक समय में 4.5 मीटर तक आगे बढ़ सकता है, लोडिंग और अनलोडिंग समय को बहुत कम करता है और कार्य दक्षता में सुधार करता है;स्वचालित ड्रिल पाइप कनेक्शन और अनलोडिंग सिस्टम 32 मीटर की अधिकतम ड्रिलिंग गहराई तक पहुंच सकता है; अनूठी लिफ्टिंग तंत्र फ्रेम के लिए 130 ° के एक बड़े स्विंग कोण समायोजन का एहसास होता है। यह धुरी को बदलने के बिना क्षैतिज छेद और ऊर्ध्वाधर छेद के बीच स्विच करने के लिए सुविधाजनक है;कैट इलेक्ट्रॉनिक ईंधन इंजेक्शन इंजन उत्कृष्ट शक्ति प्रदर्शन प्रदान करता है; दोहरी-अंत आउटपुट शक्ति संरचना कॉम्पैक्ट और बनाए रखने में आसान है; उच्च दबाव और बड़े विस्थापन संपीड़न प्रणाली तेजी से ड्रिलिंग सुनिश्चित करती है;स्व-समान करने वाली यात्रा तंत्र से ड्रिल असमान सड़कों के लिए अधिक उपयुक्त हो जाती हैविशेष ड्रिल रॉड पोजिशनिंग तंत्र छेद विचलन से बचने और ड्रिलिंग गुणवत्ता में सुधार करने के लिए ड्रिलिंग टूल का मार्गदर्शन करता है; यह 242KW कमिंस इंजन से लैस है।
उत्पाद छवि
