उत्पत्ति के प्लेस:
चीन
ब्रांड नाम:
RanCheng
प्रमाणन:
CE, ISO 9001:2000
मॉडल संख्या:
आरसीकेएस-15
वीडियो
वीडियो
वीडियो

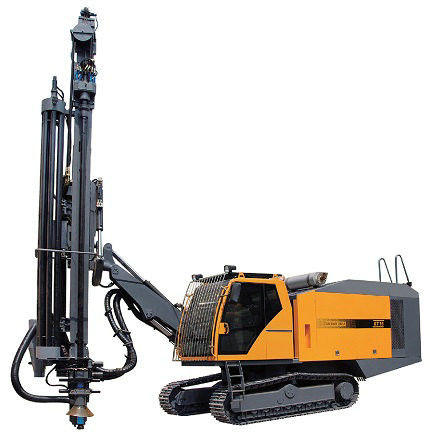

35 मीटर ड्रिलिंग गहराई क्रॉलर प्रकार रॉक डीटीएच ड्रिलिंग रिग 298KW कमिंस इंजन
उत्पाद का वर्णन
आरसीकेएस-15 क्रॉलर ब्लास्टिंग रॉक ड्रिलिंग रिग एक उच्च प्रदर्शन वाले कमिंस चाइना टियर III डीजल इंजन से लैस है,जो एक दोहरे अंत आउटपुट प्रणाली के माध्यम से पेंच कंप्रेसर और हाइड्रोलिक ट्रांसमिशन प्रणाली को शक्ति प्रदान करता हैयह 135 से 190 मिमी के विभिन्न छेद व्यास के ड्रिलिंग के लिए उपयुक्त है। यह खुले खदानों, पत्थर उद्योग और निर्माण पूर्व-स्प्लिट छेद जैसे क्षेत्रों में अच्छा प्रदर्शन करता है।
स्वचालन इस उपकरण का मुख्य आकर्षण है। स्वचालित ड्रिल पाइप हैंडलिंग प्रणाली और ड्रिल पाइप स्नेहन मॉड्यूल का एकीकरण एक व्यक्ति के संचालन को संभव बनाता है,परिचालन दक्षता में काफी सुधारसरल मुख्य नियंत्रण संचालन हैंडल और विरोधी जाम प्रणाली, साथ ही वैकल्पिक ड्रिलिंग कोण और गहराई संकेत कार्य,ड्रिलिंग संचालन की गुणवत्ता और दक्षता को और सरल और बेहतर बनाना.
कार्य वातावरण और ऑपरेटर आराम सुनिश्चित करने के लिए, उपकरण एक कुशल धूल हटाने प्रणाली, एक विशाल केबिन,शक्तिशाली वातानुकूलन और उच्च गुणवत्ता वाली ध्वनि प्रणालीये विशेषताएं आरसीकेएस-15 को न केवल पारंपरिक ड्रिलिंग संचालन के लिए उपयुक्त बनाती हैं, बल्कि सतह की खदानों, खदान विस्फोट छेद ड्रिलिंग, पूर्व-स्प्लिट छेद ड्रिलिंग,बफर छेद और ढलान दबाव राहत छेद ड्रिलिंग, साथ ही अल्ट्रा-डीप होल ड्रिलिंग आदि। विभिन्न प्रकार के ड्रिलिंग परिदृश्यों में अत्यधिक कुशल।
उत्पाद विनिर्देश
| मॉडल संख्या | ड्रिलिंग रिग RCKS-15 |
| चट्टान की कठोरता | f=6-20 |
| छेद का व्यास | 135-190 मिमी |
| आर्थिक ड्रिल गहराई | 35 मीटर |
| चलने की गति | 3.0 किमी/घंटा |
| ग्रेड क्षमता | 25° |
| ग्राउंड क्लीयरेंस | 430 मिमी |
| डीजल इंजन | QSZ13-C400 |
| मशीन की शक्ति | कमिंस 298KW,2200r/min |
| पेंच कंप्रेसर हवा वितरण | 22m3/मिनट |
| निकास दबाव | 25 बार |
| सिस्टम कार्य दबाव | 20bar |
| कुल मिलाकर आयाम ((L*W*H) | 11500x2716x3540 मिमी |
| वजन | 23000 किलो |
| घूर्णन गति | 0-118r/min |
| घुमावदार टोक़ | 4100N·m |
| उठाने की शक्ति | 65000N |
| धक्का प्रकार | मोटर-चेन |
| धक्का लंबाई | 5000 मिमी |
| वैगन पिच कोण | 125° |
| गाड़ी के झुकाव कोण | दाएं 97° बाएं 33° |
| ड्रिल आर्म स्विंग कोण | दाएं 42° बाएं 15° |
| समतल कोण फ्रेम | ऊपर 10° नीचे 10° |
| मुआवजे की अवधि | 1800 मिमी |
| ड्रिल हथौड़ा | HD55A |
| ड्रिल पाइप | φ89×5000/φ102×5000 |
| कनेक्ट स्टेम उपकरण क्षमता | 6+1 |
| धूल पकड़ने का रास्ता | सूखी ((हाइड्रोलिक ड्राइव चक्रवात स्नान प्रवाह |
| ड्रिलिंग रॉड कनेक्ट करें | स्वचालित रूप से कनेक्ट और डिस्चार्ज |
| चूंकि धमनी कार्ड रास्ता | विद्युत-हाइड्रोलिक रिक्तता रोक कार्ड |
| पाइप स्नेहन विधि | |
| ड्रिल पाइप के धागे की सुरक्षा | तैरते हुए सड़क सुरक्षा पाइप धागे से सुसज्जित |
| ड्रिल छेद कोण सूचक | दो आयामी इलेक्ट्रॉन कोण सूचक |
| ड्रिल छेद की गहराई सूचक | ड्रिल कोण और इलेक्ट्रॉन छेद गहराई संकेतक |
उत्पाद की विशेषताएं
अग्रिम लंबाई 5 मीटर तक पहुंच सकती है, जो लोडिंग और अनलोडिंग समय को काफी कम करती है और कार्य दक्षता में सुधार करती है।स्वचालित ड्रिल पाइप कनेक्शन और अनलोडिंग सिस्टम 35 मीटर की अधिकतम ड्रिलिंग गहराई तक पहुंच सकता है; अद्वितीय उठाने की तंत्र 130 ° की एक बड़ी स्विंग कोण समायोजन का एहसास होता है,जो क्षैतिज छेद के लिए सुविधाजनक है धुरी की जगह के बिना ऊर्ध्वाधर छेद और ऊर्ध्वाधर छेद के बीच स्विच; न्यूनतम क्षैतिज छेद की ऊंचाई 550 मिमी है और उच्चतम स्थिति 4500 मिमी है; Cummins इलेक्ट्रॉनिक ईंधन इंजेक्शन इंजन उत्कृष्ट शक्ति प्रदर्शन प्रदान करता है;डबल-एंड आउटपुट पावर संरचना कॉम्पैक्ट और बनाए रखने में आसान हैउच्च-दबाव और बड़े विस्थापन संपीड़न प्रणाली तेजी से ड्रिलिंग सुनिश्चित करती है; एकीकृत नियंत्रण प्रणाली और अनुकूल इंटरफेस एक व्यक्ति द्वारा आसान संचालन की अनुमति देता है;स्व-स्तरित यात्रा तंत्र असमान सड़कों के अनुकूल होता है और परिचालन स्थिरता को बढ़ाता है.
उत्पाद छवि
| 23000 किलो |
| φ89×5000/φ102×5000 |
