उत्पत्ति के प्लेस:
चीन
ब्रांड नाम:
RanCheng
प्रमाणन:
CE, ISO 9001:2000
मॉडल संख्या:
आरसीएच-4ए
वीडियो
वीडियो
वीडियो

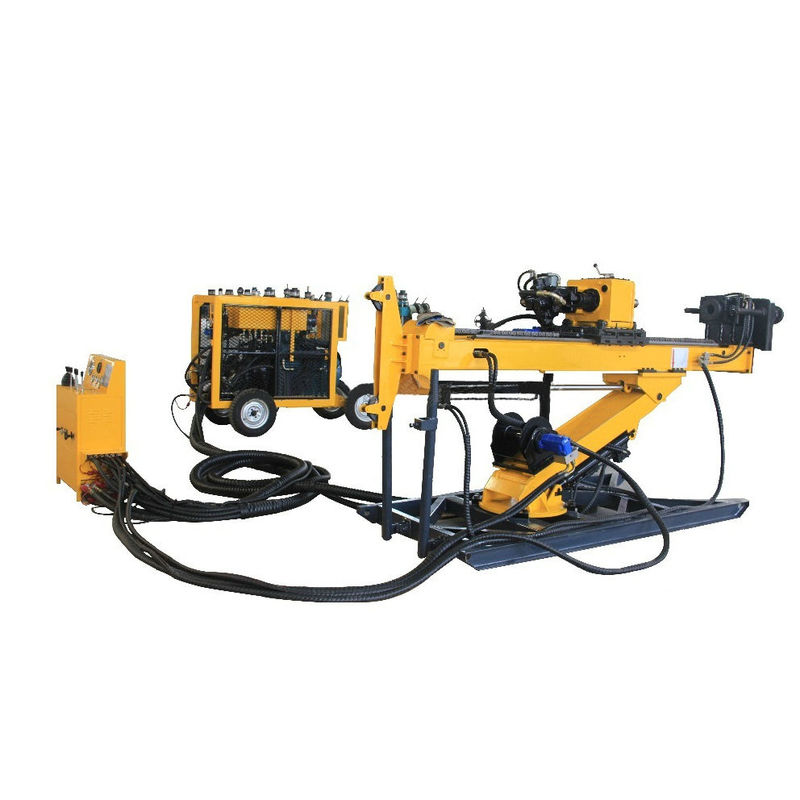

550 मीटर ड्रिलिंग गहराई भूमिगत कोर ड्रिलिंग रिग 75KW इलेक्ट्रिक मोटर
उत्पाद का वर्णन
आरसीएच-4ए पूरी तरह हाइड्रोलिक भूमिगत ड्रिलिंग रिग एक बहु-कार्यात्मक ड्रिलिंग उपकरण है।यह व्यापक रूप से कई उद्योगों जैसे कोयले में इस्तेमाल किया गया हैयह ड्रिलिंग रिग खनन, सुरंग निर्माण, कोयला खदानों और अन्य क्षेत्रों के लिए विशेष रूप से उपयुक्त है।और बड़े व्यास के गैस निकासी छेद और जल इंजेक्शन छेद के ड्रिलिंग संचालन को कुशलतापूर्वक पूरा कर सकता हैइसकी उत्कृष्ट बड़े व्यास वाली क्षैतिज ड्रिलिंग निर्माण क्षमताएं आरसीएच-4ए को सतह इंजीनियरिंग के लिए आदर्श विकल्प बनाती हैं।जटिल भूगर्भीय परिस्थितियों से निपटने या विभिन्न इंजीनियरिंग जरूरतों को पूरा करने के लिए, आरसीएच-4ए प्रभावी समाधान प्रदान कर सकता है। अपने शक्तिशाली कार्यों और लचीलेपन के साथ, यह ड्रिल रिग भूमिगत ड्रिलिंग परियोजनाओं में एक महत्वपूर्ण उपकरण बन गया है।
उत्पाद विनिर्देश
| पद | इकाई | डेटा | टिप्पणी | ||||
| नामित घुमावदार टोक़ | एन.एम. | 1440 | जब 490r/min | ||||
| घूर्णन गति | r/min | 0-489-876 | / | ||||
| 0-671-1200 | / | ||||||
| उठाने की क्षमता | kN | 98 | / | ||||
| भोजन क्षमता | kN | 50 | / | ||||
| इलेक्ट्रोमोटोर नामित शक्ति | क्वि | 75 | Y280S-4-35B | ||||
| इलेक्ट्रोमोटर रेटेड आरपीएम | r/min | 1478 | / | ||||
| भोजन का स्ट्रोक | मिमी | 1800 | / | ||||
| रोटेटर की बढ़ती गति | काम करना | mm/s | 31.4 | / | |||
| मैक्स. | mm/s | 88 | / | ||||
| रोटेटर घटती गति | काम करना | mm/s | 61.58 | / | |||
| मैक्स. | mm/s | 172.4 | / | ||||
| हाइड्रोलिक पंप | मुख्य पंप ERR100B | नामित दबाव | एमपीए | 28 | / | ||
| अधिकतम विस्थापन | एल/मिनट | 148 | / | ||||
| मध्य पंप A10VO18 | नामित दबाव | एमपीए | 28 | / | |||
| अधिकतम विस्थापन | एल/मिनट | 26.64 | / | ||||
| रियर पंप A10VO10 | नामित दबाव | एमपीए | 28 | / | |||
| अधिकतम विस्थापन | एल/मिनट | 14.8 | / | ||||
| वायरलाइन लिंच लिफ्टिंग क्षमता ((एकल तार) | t | 0.8 | / | ||||
| वायरलाइन विंच गति (मिनट) | m/min | 91 | वायरलाइन डाय. | एमएम | 6 | ||
| वायरलाइन विंच गति (अधिकतम) | 240 | ||||||
| मिट्टी पंप अधिकतम विस्थापन | एल/मिनट | 160 | जब 2.5MPa | ||||
| मिट्टी पंप का अधिकतम दबाव | एमपीए | 10 | जब 44L/मिनट | ||||
| मस्तूल का झुकाव कोण | डिग्री | 0-150 | निरंतर समायोज्य | ||||
| ड्रिल रॉड और ड्रिल क्षमता | मिमी | दीया।55.5*1500 BQ | 550 मीटर | ||||
| मिमी | दीया।69.9*1500 NQ | 400 मीटर | |||||
| मिमी | दीया।88.9*1500 मुख्यालय | 250 मीटर | |||||
| मिमी | दीया।114.3*1500 पीक्यू | 150 मीटर | |||||
| मुख्य मशीन के आयाम | मिमी | (LxWxH) | 3730x1200x1850 | ||||
| मुख्य मशीन, पावर कैबिनेट और पावर स्टेशन का कुल भार | किलो | 3500 | / | ||||
उत्पाद की विशेषताएं
आरसीएच-4ए पूरी तरह हाइड्रोलिक भूमिगत ड्रिलिंग रिग अपनी अलग संरचना के साथ वॉल्यूम और वजन के अनुकूलन में काफी सुधार करता है, जिससे यह हल्का, पोर्टेबल और संचालित करने में आसान हो जाता है।विस्फोट प्रूफ इलेक्ट्रिक मोटर चालित हाइड्रोलिक पंप ड्रिल बिट के स्थिर घूर्णन सुनिश्चित करता हैहाइड्रोलिक चक के लॉक और पावर ऑफ सुरक्षा कार्य संचालन सुरक्षा को बढ़ाते हैं।स्लाइडिंग और टेलीस्कोपिक डिजाइन, स्विंग आर्म के उठाने और उतारने की गति के साथ संयुक्त, ड्रिलिंग रिग को कई कोणों पर लचीलापन से ड्रिल करने की अनुमति देता है।स्पिंडल की व्यापक गति रेंज और बड़े टोक़ ड्रिलिंग रिग को विभिन्न भूवैज्ञानिक परिस्थितियों के अनुकूल बनाने में सक्षम बनाते हैं, संचालन की दक्षता और सफलता दर सुनिश्चित करता है।
