उत्पत्ति के प्लेस:
चीन
ब्रांड नाम:
RanCheng
प्रमाणन:
CE, ISO 9001:2000
मॉडल संख्या:
आरसीवाई300पी
वीडियो
वीडियो
वीडियो
100 / 200 / 300 मीटर ड्रिलिंग गहराई पोर्टेबल कोर ड्रिलिंग रिग 33KW कुबोटा इंजन
मशीन का परिचय
आरसीवाई३००पी हाइड्रोलिक पोर्टेबल कोर ड्रिल एक अल्ट्रा-लाइट ड्रिलिंग उपकरण है जिसे विशेष रूप से उन इलाकों के लिए डिज़ाइन किया गया है जो परिवहन के लिए असुविधाजनक हैं।इसमें सरल और आसान संचालन प्रक्रिया और मॉड्यूलर डिजाइन हैसबसे भारी मॉड्यूल 180 किलोग्राम से अधिक नहीं है और इसे जल्दी से अलग किया जा सकता है और मैन्युअल रूप से ले जाया जा सकता है। ड्रिलिंग रिग एक अभिनव डरिक प्रकार के ड्रिलिंग फ्रेम को अपनाता है, जो एक ड्रिलिंग टॉवर पर निर्भर होने की आवश्यकता को समाप्त करता है और 45 से 90 डिग्री की सीमा के भीतर किसी भी कोण पर ड्रिल कर सकता है।ऊपरी ड्राइव पावर हेड और 1 के डिजाइन.83 मीटर लंबी स्ट्रोक गाइड रेल, सिलेंडर अग्रिम के साथ संयुक्त, स्टील रॉड को उलटने की आवश्यकता को समाप्त करती है और इसमें उत्कृष्ट मार्गदर्शन और अभिविन्यास क्षमताएं हैं।इसके अतिरिक्त, मशीन एक छोटे से क्षेत्र पर कब्जा करती है, कोई बुनियादी इंजीनियरिंग की आवश्यकता नहीं है, और पर्यावरण संरक्षण की आवश्यकताओं को पूरा करती है।पूरी तरह से हाइड्रोलिक ट्रांसमिशन प्रणाली शक्तिशाली शक्ति और स्थिर ड्रिलिंग प्रक्रिया प्रदान करता हैपतली दीवारों वाली हीरे की तार रस्सी कोर ड्रिलिंग तकनीक तेज ड्रिलिंग गति, लंबे ड्रिल बिट जीवन, शुद्ध ड्रिलिंग समय का उच्च उपयोग,उच्च कोर वसूली दर, कम श्रमिक श्रम तीव्रता, कम ड्रिलिंग लागत, और अच्छी कोर गुणवत्ता।
आरसीवाई300पी का उपयोग खनिज अन्वेषण, बुनियादी ढांचा निर्माण, जल संरक्षण और जल विद्युत परियोजनाओं, सुरंग अन्वेषण और भूवैज्ञानिक सर्वेक्षण में व्यापक रूप से किया जाता है।विशेष रूप से जटिल इलाके और तंग निर्माण कार्यक्रमों में.
तकनीकी मापदंड
| ड्रिलिंग गहराई क्षमता |
एचटीडब्ल्यू/एनटीडब्ल्यू/बीटीडब्ल्यू रॉड लंबाई 1.5 मीटर |
100/200/300 मीटर |
| छेद का व्यास | 96/76/60 मिमी | |
| कोर व्यास | 71/56/42 मिमी | |
| पावर इंजन | कुबोटा V1505T टर्बो डीजल इंजन, 33KW/3000RPM | |
| अधिकतम दबाव | 21 एमपीए | |
| अधिकतम प्रवाह दर | 80L/min (उच्च भूमि) 75L/min (फ्लैटलैंड) | |
| हाइड्रोलिक प्रणाली | अमेरिकी पार्कर वाल्व, पानी ठंडा | |
| अधिकतम दबाव 20Mpa/अधिकतम,अधिकतम प्रवाह 54L/मिनट | ||
| शीर्ष ड्राइव घूर्णन सिर | ड्रिलिंग कोण | 45-90 |
| अधिकतम टोक़ | 620N.m | |
| अधिकतम घूर्णन गति | ९५० रपीएम | |
| फ़ीड यात्रा | 1.83 मीटर | |
| खींच/थ्रश | 60KN/30KN ((डबल तेल सिलेंडर) | |
| लिंच | औसत गति | 70 मीटर/मिनट |
| लिफ्ट | 600 किलोग्राम | |
| व्यास | 6 मिमी | |
| आवास थे | ३५० मीटर | |
| मास्ट | 90 डिग्री पर मस्तूल की ऊंचाई | 5.3 मीटर |
| ड्रिलिंग कोण | 45o-90o ((मानक)) | |
| 0o-90o (विकल्प) | ||
| मिट्टी पंप | अधिकतम प्रवाह दर | 150 लीटर/मिनट |
| अधिकतम दबाव | 4 एमपीए | |
| आकार और वजन | प्लेटफार्म क्षेत्र/मॉड्यूल मात्रा | 3m × 3m × 5.3m |
| मॉड्यूल की मात्रा | 6pcs | |
| सबसे भारी मॉड्यूल | 180 किलो | |
| सकल | 630KGS | |
मशीन के फायदे
RCY300P पोर्टेबल कोर ड्रिलिंग रिग में कुशल ड्रिलिंग क्षमताएं हैं और विभिन्न प्रकार की ड्रिलिंग आवश्यकताओं के लिए उपयुक्त है।33 किलोवाट बिजली प्रदान करता हैहाइड्रोलिक प्रणाली अमेरिकी पार्कर वाल्वों को अपनाती है, जिसका अधिकतम दबाव 21 एमपीए और अधिकतम प्रवाह 80 एल / मिनट है। शीर्ष ड्राइव घूर्णी सिर 45 - 90 डिग्री की सीमा के भीतर ड्रिल कर सकता है,अधिकतम 620N के टॉर्क के साथ . m और अधिकतम गति 950rpm है। विंच की औसत गति 70m / min है, उठाने का वजन 600kg है, और तार व्यास 6mm है। डरिक 45 डिग्री से 90 डिग्री तक समायोजित किया जा सकता है,0 डिग्री से 90 डिग्री तक वैकल्पिक. कीचड़ पंप की अधिकतम प्रवाह दर 150L / मिनट है, और अधिकतम दबाव 4Mpa है। कुल आकार 3m × 3m × 5.3m है, जिसमें 6 मॉड्यूल हैं। सबसे भारी मॉड्यूल 180 किलोग्राम है, और कुल वजन 630 किलोग्राम है।खनिज अन्वेषण के लिए उपयुक्त, बुनियादी ढांचा निर्माण, जल संरक्षण और जल विद्युत परियोजनाएं आदि।

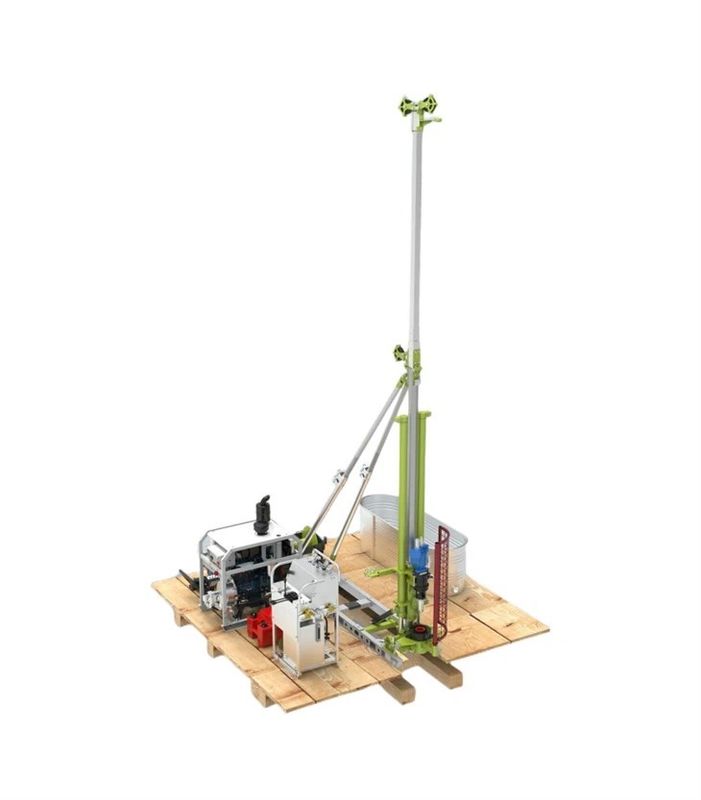

मशीन चित्र
