उत्पत्ति के प्लेस:
चीन
ब्रांड नाम:
RanCheng
प्रमाणन:
CE, ISO 9001:2000
मॉडल संख्या:
आरसीजे800सी
वीडियो
वीडियो
वीडियो
1200 मीटर गहराई पूर्ण हाइड्रोलिक कोर ड्रिलिंग रिग युचाई इंजन के साथ 6 सिलेंडर 92 किलोवाट
उत्पाद का वर्णन
आरसीजे800सी ड्रिलिंग रिग एक कुशल और स्थिर हाइड्रोलिक कोर ड्रिलिंग रिग है जिसे विशेष रूप से हार्ड रॉक ड्रिलिंग के लिए डिज़ाइन किया गया है। यह पूरी तरह से हाइड्रोलिक ड्राइव सिस्टम को अपनाता है,एक उन्नत अक्षीय पिस्टन पंप और एक झुकाव अक्ष पिस्टन मोटर सहित, जो पावर हेड के रोटेशन और स्टेपलेस स्पीड रेगुलेशन को महसूस कर सकता है।इसकी सिलेंडर चेन - प्रकार दो - स्पीड फ़ीड तंत्र और क्रॉस ट्रांसलेशन तंत्र गति स्थिरता और विश्वसनीयता सुनिश्चित करते हैंड्रिलिंग टॉवर को एक समग्र लिफ्टिंग और स्लाइडिंग सिलेंडर के साथ डिज़ाइन किया गया है, जो 0 - 90° के दायरे में लचीले ढंग से छेद ड्रिल कर सकता है। हाइड्रोलिक सिस्टम लोड-संवेदनशील नियंत्रण को अपनाता है,जो कार्य दक्षता और टॉर्क आउटपुट में सुधार करता है.
ड्रिलिंग रिग को पूर्ण हाइड्रोलिक दबाव से चलाया जाता है, पावर हेड का रोटेशन एक अक्षीय पिंपल पंप और एक झुकाव अक्ष पिंपल मोटर द्वारा चलाया जाता है,दो यांत्रिक गियर प्लस स्टेपलेस गति विनियमन, और एक उन्नत संरचना। पावर हेड एक तेल सिलेंडर श्रृंखला दोहरी गति भोजन तंत्र को अपनाता है, जो गति में स्थिर और विश्वसनीय है,और पावर हेड का एक पार्श्व ट्रांसलेशन तंत्र है. मास्ट एक तेल सिलेंडर को उठाता है और एक पूरे के रूप में स्लाइड करने के लिए गिरता है, और 0-90 ° की सीमा के भीतर छेद ड्रिल कर सकता है। हाइड्रोलिक प्रणाली लोड संवेदनशील नियंत्रण को अपनाती है,उच्च कार्य दक्षता और बड़े टोक़ के साथ.
उत्पाद विनिर्देश
| काम करने वाला स्तर | ढीली मिट्टी की परत और तल की चट्टान ((कठोरता:F6~20) | |
| ड्रिलिंग क्षमता | टी.ए.वी. (एम) | 1200 |
| एनटीडब्ल्यू (एम) | 1000 | |
| एचटीडब्ल्यू (एम) | 800 | |
| PQ(m) | 600 | |
| हाइड्रोलिक प्रणाली | नामित दबाव Mpa | 32+16 |
| शीतलन तरीका | द्वितीयक वायु शीतलन प्लस प्राथमिक जल शीतलन | |
| शक्ति | डीजल इंजन मॉडल | युचाई इंजन 6 सिलेंडर 92 किलोवाट |
| नामित शक्ति | 92 किलोवाट | |
| नामित गति | 2200 आरपीएम | |
| घुमावदार सिर | अधिकतम टोक़ | 1800N.m |
| अधिकतम घूर्णन गति | 1400rpm | |
| भोजन का स्ट्रोक | 3.5 मीटर | |
| उठाने की शक्ति | 300KN | |
| फ़ीडिंग बल | 150KN | |
| वायरलाइन हाइड्रोलिक विंच | रस्सी क्षमता | 1000 मीटर |
हेनान रैंचेंग मशीनरी कं, लिमिटेड
| क्षमता | उठाने की शक्ति | 5T | |||
| उठाने की गति | 110 मीटर/मिनट | ||||
| रस्सी का व्यास | 5 मिमी | ||||
| मास्ट | पूर्ण ऊंचाई | 7.9 मीटर | |||
| ड्रिलिंग कोण | 0-90° | ||||
| स्लिप स्ट्रोक | 1200 मिमी | ||||
| क्लैंप (हाइड्रोलिक) | छेद 130 मिमी | ||||
| मिट्टी पंप (हाइड्रोलिक) | मॉडल | BW160/10 | |||
| प्रकार | क्षैतिज तीन सिलेंडर एकल अभिनय पिस्टन पंप | ||||
| सिलेंडर का व्यास | 70 मिमी | ||||
| स्ट्रोक | 70 मिमी | ||||
| पंप की गति (समय/मिनट) | 200 | 132 | 83 | 55 | |
| प्रवाह (एल/मिनट) | 160 | 107 | 67 | 44 | |
| दबाव (एमपीए) | 2.5 | 4 | 6.5 | 10 | |
| आउटलेट पाइप का व्यास | 32 मिमी | ||||
| इनलेट पाइप का व्यास | 51 मिमी | ||||
| क्रॉलर चेसिस | चलने की गति | 0~2 किमी/घंटा | |||
| चढ़ाई का कोण | 25°-30° | ||||
| आयाम | परिवहन | 5600*2000*2400 मिमी | |||
| वजन | 6800 किलो | ||||
उत्पाद की विशेषताएं
सीरीज पूर्ण हाइड्रोलिक कोर ड्रिलिंग रिग हमारी कंपनी द्वारा घरेलू और विदेशी रिग में इसी तरह के ड्रिलिंग रिग की उन्नत तकनीक को संदर्भित करने के आधार पर विकसित एक नया प्रकार है।यह मुख्य रूप से ठोस खनिज जमाओं के ड्रिलिंग के लिए उपयुक्त है, और इंजीनियरिंग भूविज्ञान, उथले तेल, प्राकृतिक गैस, भूजल ड्रिलिंग के लिए भी इस्तेमाल किया जा सकता है, और सुरंग वेंटिलेशन, जल निकासी और बांध grouting के लिए ड्रिलिंग छेद भी इस्तेमाल किया जा सकता है।
ड्रिलिंग रिग में हाइड्रोलिक ट्रोजन ग्रिपर, हाइड्रोलिक लेवलिंग लेग्स, रिट्रेक्टेबल मास्ट और अन्य उपकरण हैं जो ड्रिलिंग रिग की तेजी से स्थिति को सुविधाजनक बनाते हैं।वायरलेस रिमोट कंट्रोल क्रॉलर को कॉन्फ़िगर करें, विभिन्न इलाकों के लिए उपयुक्त है, अचानक खतरे को रोकने के लिए एक सुरक्षित दूरी के भीतर ड्रिलिंग रिग के क्रॉलिंग को नियंत्रित करता है।

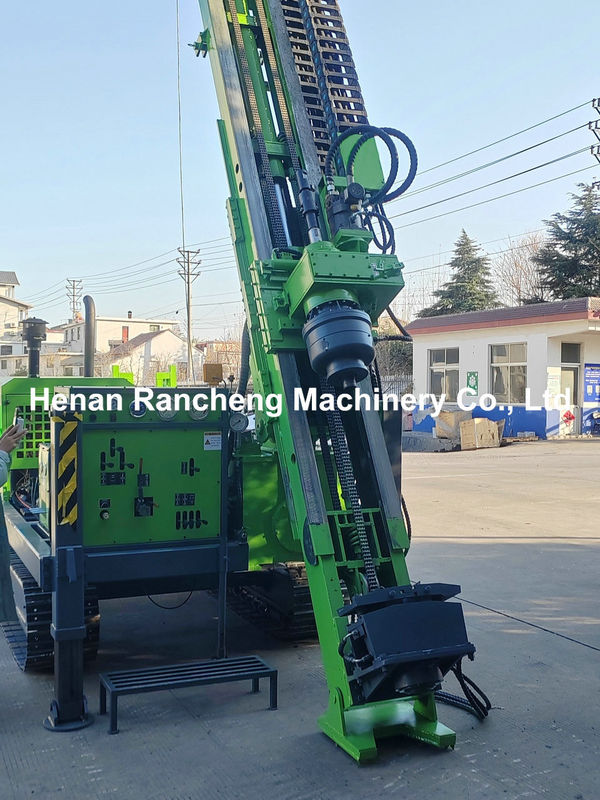

उत्पाद छवि
