उत्पत्ति के प्लेस:
चीन
ब्रांड नाम:
RanCheng
प्रमाणन:
CE, ISO 9001:2000
मॉडल संख्या:
आरसीजे500आरसी
वीडियो
वीडियो
वीडियो
वीडियो
RCJ500RC हाइड्रोलिक आरसी डीटीएच ब्लास्टहोल ड्रिलिंग रिग/रिवर्स सर्कुलेशन ड्रिलिंग/हार्ड रॉक माइनिंग ड्रिलिंग रिग
मशीन का परिचय
हमारेRCJ500RC हाइड्रोलिक आरसी डीटीएच ब्लास्टहोल ड्रिलिंग रिग एक क्रॉलर घुड़सवार ड्रिलिंग रिग है, यह हवा कंप्रेसर के साथ रिवर्स सर्कुलेशन ड्रिलिंग है, हार्ड रॉक खनन ब्लास्टहोल ड्रिलिंग के लिए
यह रिग 132KW Cummins डीजल इंजन है, बहुत बड़ी शक्ति, यह आरसी ड्रिलिंग के लिए अधिकतम 500 मीटर गहराई ड्रिलिंग, भी तार लाइन कोर ड्रिलिंग के लिए इस्तेमाल किया जा सकता है
तकनीकी मापदंड
| मॉडल | आरसीजे500आरसी | ||
| ड्रिलिंग रिग वजन ((क्रॉलर घुड़सवार) | किलो | 12000 | |
| इंजन शक्ति | किलोवाट | 132 | |
| लंबाई × चौड़ाई × ऊंचाई (सामान्य) | मिमी | 7650x2250x3217 | |
| परिवेश तापमान सीमा | °C | -10 ¢38 | |
| ड्रिल करने की क्षमता | |||
| नाममात्र ड्रिल गहराई | m | 500 | |
| अंत छेद का व्यास | मिमी | 150 | |
| ड्रिल हेड आउटपुट | |||
| अधिकतम आउटपुट टॉर्क | एन.एम. | 12000 | |
| आउटपुट रोटेशन गति ((निरंतरता) | आरपीएम | 30 / 60 | |
|
) आउटपुट घूर्णन गति (अंतराल) |
आरपीएम | 52 / 104 | |
| भोजन | मिमी | 7000 | |
| धक्का बल | kN | 100 | |
| उठाने की क्षमता | kN | 160 | |
| पाइप खींचने वाले उपकरण का आउटपुट | |||
| आउटपुट घूर्णन गति | आरपीएम | 40 | |
| अधिकतम आउटपुट टॉर्क | एन.एम. | 30000 | |
| छेद के माध्यम से व्यास | मिमी | 370 | |
| मुख्य लिंच | |||
| पहली परत का खींच बल | kN | 70 | |
| रस्सी का व्यास | मिमी | 19 | |
| रस्सी क्षमता | m | 80 | |
| सहायक विंच | |||
| पहली परत का खींच बल | kN | 20 | |
| रस्सी का व्यास | मिमी | 14 | |
| रस्सी क्षमता | m | 60 | |
| क्लैंप उपकरण छेद के माध्यम से व्यास | मिमी | 340 | |
| तेल पंप उत्पादन मात्रा | एमएल/आर | 87+63+25 | |
| अधिकतम दबाव | एमपीए | 25 | |
| टैंक क्षमता | L | 320 | |
| इंजन ((कमन्स) | 6BTA5.9-C180 | ||
| शक्ति | किलोवाट | 132 | |
| घूर्णन गति (अधिकतम) | आरपीएम | 2200 | |
| ट्रैक चेसिस बेस | |||
| चलने की गति | किमी/घंटा | 1.2 | |
| इकाई दबाव | एमपीए | <0.05 | |
| चढ़ाई करने की क्षमता | 度 | ₹20 | |
| तार लाइन कोर ड्रिलिंग यूनिट का सिर | |||
|
ड्रिलिंग गहराई
|
NQ | m | 1200 |
| मुख्यालय | m | 850 | |
| पीक्यू | m | 600 | |
आवेदन
आरसीजे500आरसीड्रिलिंग रिग एक क्रॉलर चेसिस पर लगाया जाता है,जो पूर्ण हाइड्रोलिक प्रणाली द्वारा संचालित होता है,पावर हेड टाइप ड्रिलिंग रिग जिसका उपयोग ऊर्ध्वाधर या ढलान वाले छेद को ड्रिल करने के लिए किया जाता है,और यह भी ड्रिलिंग तकनीकों के तरीके के निम्नलिखित:
ड्रिल बूगर ड्रिल
डाउन-द-होल हथौड़ा ड्रिल
मैला आगे सर्कल ड्रिल
ODEX उपकरण ((होल्डिंग पाइप के बाद) डीटीएच हथौड़ा के साथ ड्रिल
मध्यम रिवर्स सर्कल ड्रिल
तार लाइन कोर ड्रिलिंग के बाद परिवर्तन कोर ड्रिलिंग घूर्णी इकाई सिर
ड्रिलिंग रिग नरम और ढीले कवर ग्राउंड की स्थिति में ड्रिलिंग की कठिनाई को हल करने में सक्षम है,विभिन्न ड्रिलिंग तकनीकों के अनुसार स्क्रू और चक्की क्षेत्र और विखंडन परतइसलिए इसका प्रयोग विभिन्न प्रकार के बोरिंग कार्यों में किया जाता है।

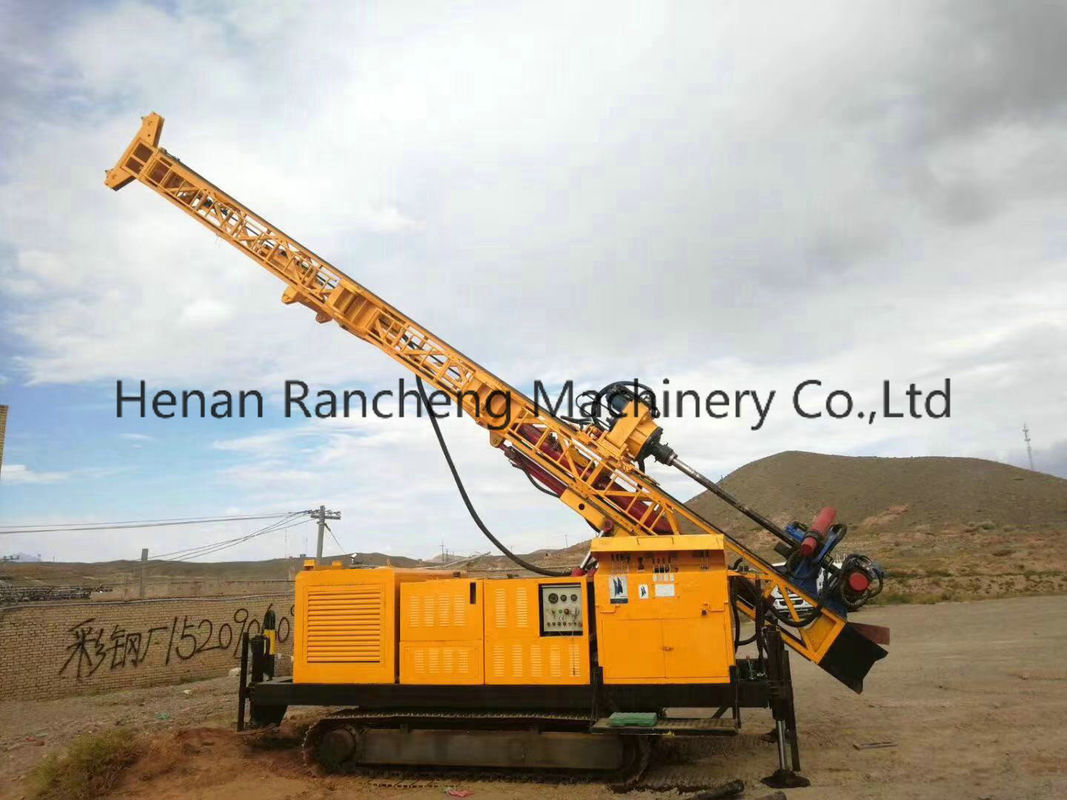

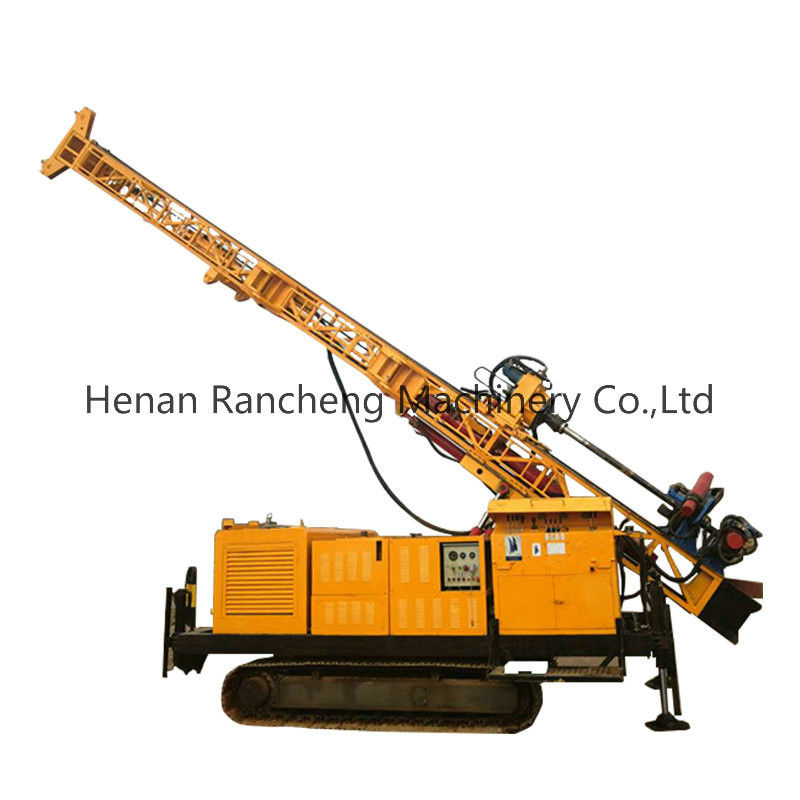

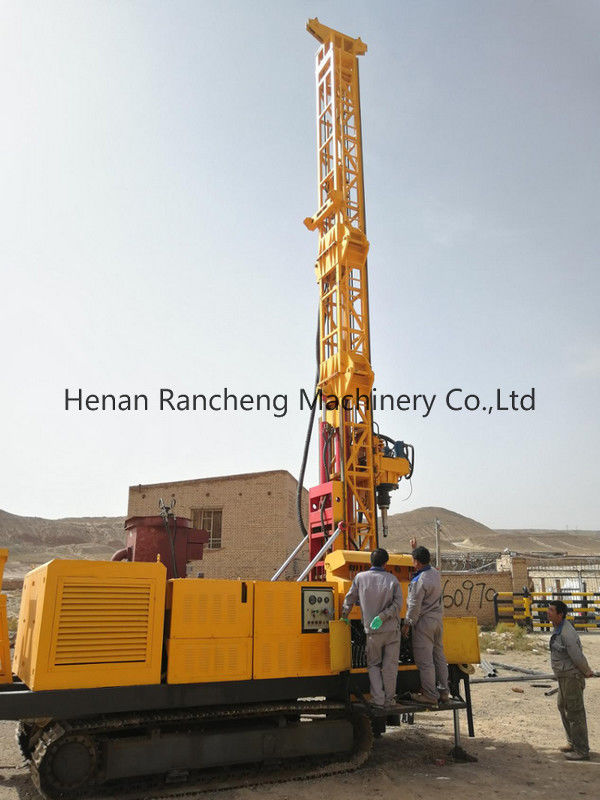

मशीन चित्र
