उत्पत्ति के प्लेस:
चीन
ब्रांड नाम:
RanCheng
प्रमाणन:
CE, ISO 9001:2000
मॉडल संख्या:
आरसीजे1000सी
वीडियो
वीडियो
वीडियो
वीडियो
रॉक माइन डायमंड RCJ1000C कोर ड्रिलिंग रिग जियोटेक्निकल ड्रिल रिग एक्सप्लोरर ड्रिल रिग
उत्पाद का वर्णन
पूरी तरह से हाइड्रोलिक कोर ड्रिलिंग रिग की यह श्रृंखला हमारी कंपनी द्वारा स्वतंत्र रूप से विकसित एक नए प्रकार की ड्रिलिंग रिग है जो देश और विदेश में इसी तरह के ड्रिलिंग रिग की उन्नत तकनीक पर आधारित है।यह पूर्ण हाइड्रोलिक ड्राइव को अपनाता है, और पावर हेड का घूर्णन एक अक्षीय पिस्टन पंप और एक क्विवल पिस्टन मोटर द्वारा संचालित किया जाता है। इसमें दो-चरण यांत्रिक गियर और स्टेपलेस गति विनियमन है, और इसमें एक उन्नत संरचना है।शक्ति सिर एक सिलेंडर श्रृंखला दोहरी गति फ़ीड तंत्र को अपनाता है, जो सुचारू और विश्वसनीय रूप से चलता है, और पावर हेड के लिए एक पार्श्व ट्रांसलेशन तंत्र से लैस है। यह भी हाइड्रोलिक ट्रोजन क्लैंप, हाइड्रोलिक लेवलिंग पैरों से लैस है,टेलीस्कोपिक मास्ट और अन्य उपकरण जो ड्रिलिंग रिग की त्वरित स्थिति को सुविधाजनक बनाते हैंयह एक वायरलेस रिमोट कंट्रोल क्रॉलर से लैस है, जो विभिन्न इलाकों के लिए उपयुक्त है, सुरक्षित दूरी के भीतर क्रॉल करने के लिए ड्रिलिंग रिग को नियंत्रित करता है, और अचानक खतरों को रोकता है।
मस्तूल एक समग्र उठाने और स्लाइडिंग सिलेंडर को अपनाता है, और 0-90° की सीमा के भीतर छेद ड्रिल कर सकता है। हाइड्रोलिक प्रणाली भार-संवेदनशील नियंत्रण को अपनाती है,उच्च कार्य दक्षता और बड़े टोक़ के साथ.
उत्पाद विनिर्देश
| काम करने वाला स्तर | ढीली मिट्टी की परत और तल की चट्टान ((कठोरता:F6~20) | ||||
| ड्रिलिंग क्षमता | टी.ए.वी. (एम) | 1400 | |||
| एनटीडब्ल्यू (एम) | 1200 | ||||
| एचटीडब्ल्यू (एम) | 1000 | ||||
| PQ(m) | 800 | ||||
| हाइड्रोलिक प्रणाली | नामित दबाव Mpa | 32+16 | |||
| शीतलन तरीका | द्वितीयक वायु शीतलन प्लस प्राथमिक जल शीतलन | ||||
| शक्ति | डीजल इंजन मॉडल | युचाई इंजन 6 सिलेंडर 118 किलोवाट | |||
| नामित शक्ति | 118 किलोवाट | ||||
| नामित गति | 2300rpm | ||||
| घुमावदार सिर | अधिकतम टोक़ | 2600N.m | |||
| अधिकतम घूर्णन गति | 1400rpm | ||||
| भोजन का स्ट्रोक | 3.5 मीटर | ||||
| छेद के माध्यम से व्यास | 95 मिमी | ||||
| उठाने की शक्ति | 360KN | ||||
| फ़ीडिंग बल | 180KN | ||||
| वाईडलाइन हाइड्रोलिक विंच क्षमता | रस्सी क्षमता | 1200 मीटर | |||
| उठाने की शक्ति | 24KN | ||||
| उठाने की गति | 110 मीटर/मिनट | ||||
| रस्सी का व्यास | 8 मिमी | ||||
| मास्ट | पूर्ण ऊंचाई | 7.9 मीटर | |||
| ड्रिलिंग कोण | 0-90° | ||||
| स्लिप स्ट्रोक | 1200 मिमी | ||||
| क्लैंप (हाइड्रोलिक) | छेद 130 मिमी | ||||
| मिट्टी पंप (हाइड्रोलिक) | मॉडल | BW160/10 | |||
| प्रकार | क्षैतिज तीन सिलेंडर एकल अभिनय पिस्टन पंप | ||||
| सिलेंडर का व्यास | 70 मिमी | ||||
| स्ट्रोक | 70 मिमी | ||||
| पंप की गति (समय/मिनट) | 200 | 132 | 83 | 55 | |
| प्रवाह (एल/मिनट) | 160 | 107 | 67 | 44 | |
| दबाव (एमपीए) | 2.5 | 4 | 6.5 | 10 | |
| आउटलेट पाइप का व्यास | 32 मिमी | ||||
| इनलेट पाइप का व्यास | 51 मिमी | ||||
| क्रॉलर चेसिस | चलने की गति | 0~2 किमी/घंटा | |||
| चढ़ाई का कोण | 25°-30° | ||||
| आयाम | परिवहन | 5600*2000*2400 मिमी | |||
| वजन | 7300 किलो | ||||
आवेदन
यह मुख्य रूप से ठोस खनिज जमाओं के ड्रिलिंग के लिए उपयुक्त है और इंजीनियरिंग भूविज्ञान, उथले तेल, प्राकृतिक गैस, भूजल ड्रिलिंग,और सुरंग वेंटिलेशन के लिए ड्रिलिंग छेद भी इस्तेमाल किया जा सकता है, जल निकासी और बांधों का निर्माण।

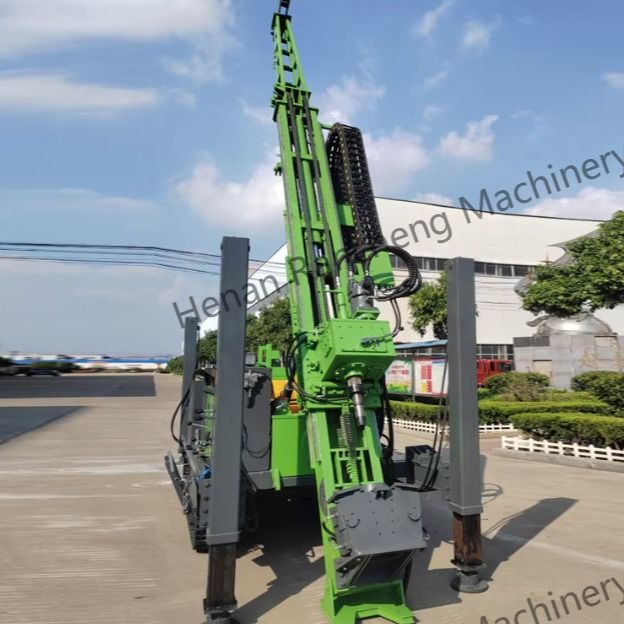

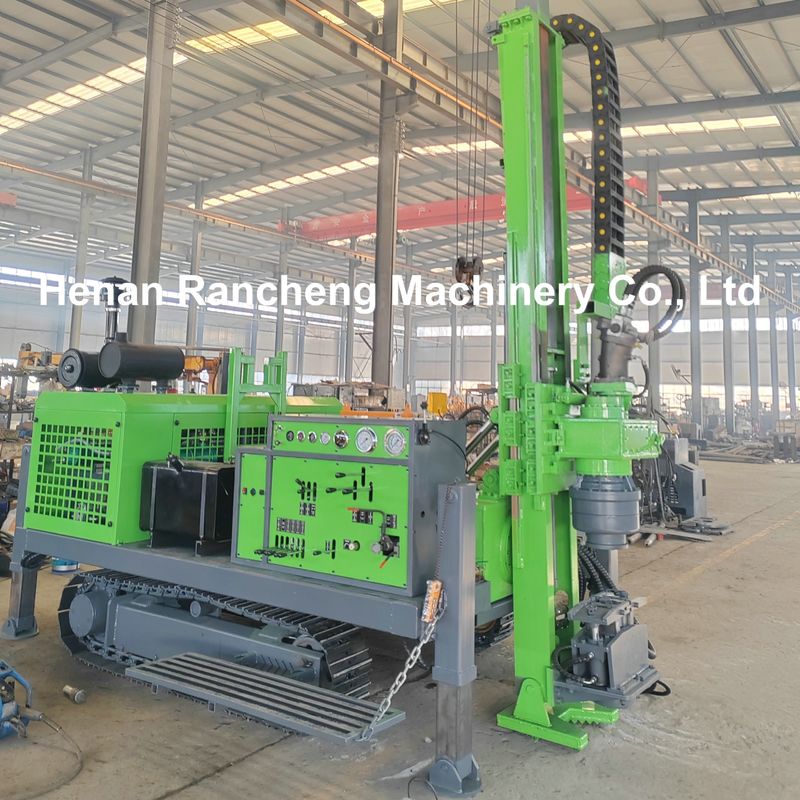

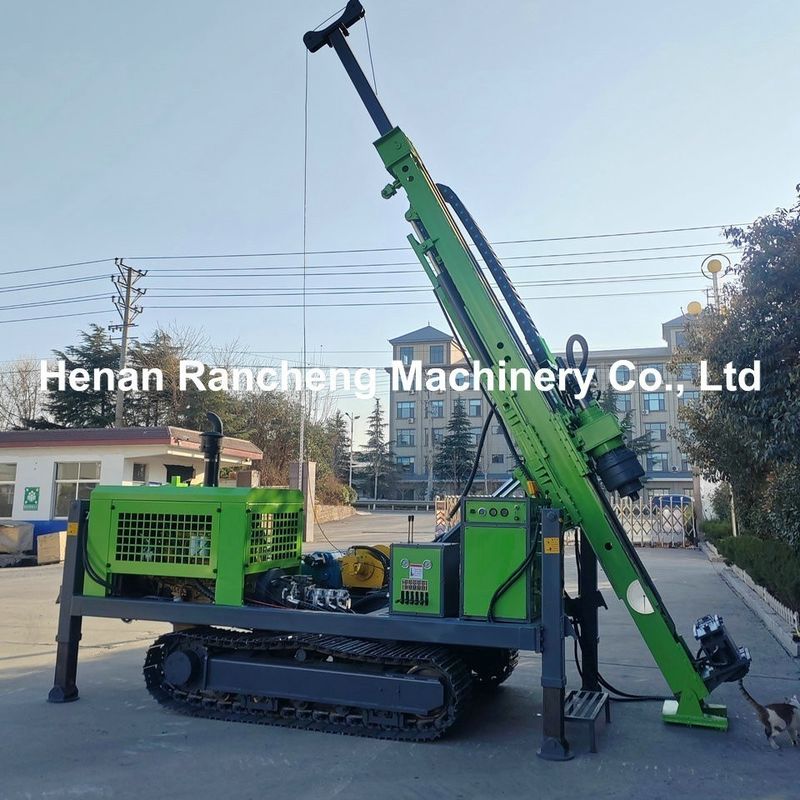

उत्पाद छवि
