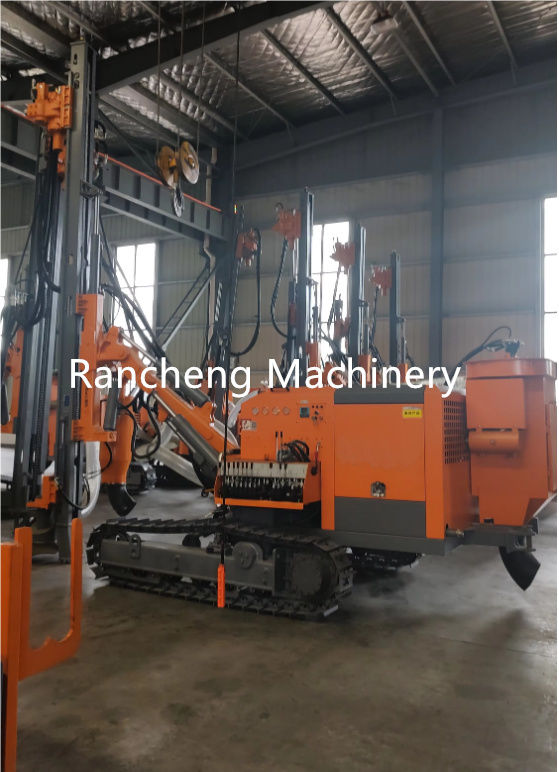

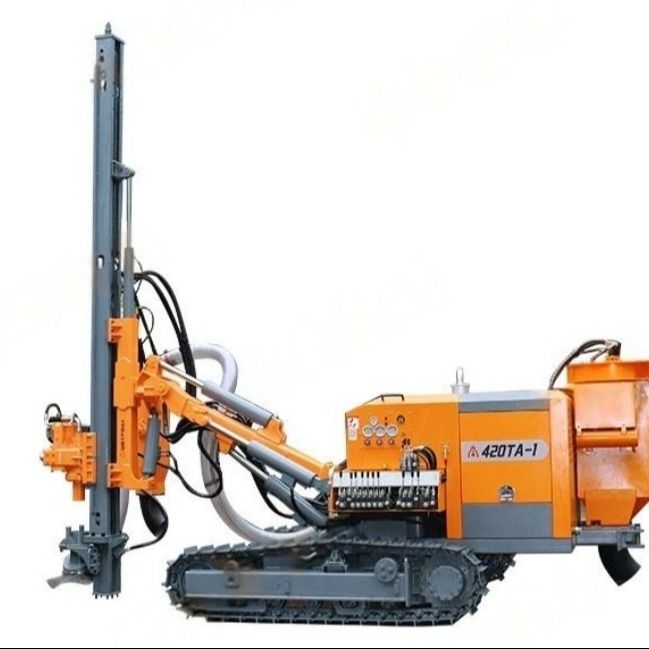

ओपन-पिट खनन के लिए हाइड्रोलिक सतह डाउन-द-होल सेपरेटेड (डीटीएच) ड्रिलिंग रिग
उत्पाद का अवलोकन

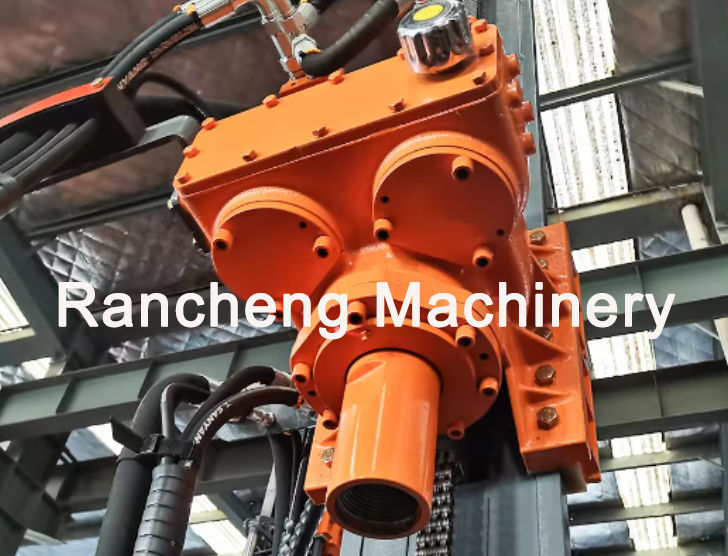

आरसीजेड420टी हाइड्रोलिक डीटीएच ड्रिलिंग रिग एक दो-मोटर रोटरी ड्रिल हेड और एक बहु-तरफा समायोज्य रोटरी स्पीड वाल्व से लैस है।
3200N · m तक के घूर्णन टोक़ के साथ, यह बड़े 76 मिमी ड्रिल रॉड और 138 मिमी ड्रिल व्यास के लिए उच्च ड्रिलिंग आवश्यकताओं को पूरा करता है।
इसकी प्रणोदन लंबाई 3 मीटर है, जिससे व्यापक और गहरे ड्रिलिंग ऑपरेशन संभव हो सके।
निर्माण-ग्रेड क्रॉलर, पिस्टन मोटर, और एक लेवलिंग फ़ंक्शन के साथ, इसमें बेहतर चढ़ाई क्षमता और ऑफ-रोड प्रदर्शन है।420 मॉडल अधिक जटिल निर्माण स्थल स्थितियों के अनुकूल हो सकता है.
यह ढलान वाली सतहों पर ऊर्ध्वाधर छेद कर सकता है, विभिन्न निर्माण आवश्यकताओं को पूरा करता है।
तकनीकी विनिर्देश
मॉडल
RCZ420T
इंजन
Yuchai YC4A100/70 kW, चीन II
युचाई YC4DK100/73.5 kW, चीन III
डीजल टैंक की मात्रा
70 लीटर
वजन
5280 किलो
आयाम
5420*2308*2500 मिमी
छेद की गहराई
30 मीटर
ड्रिल पाइप
φ76*3000 मिमी
छेद का व्यास
φ90-138 मिमी
डीटीएच हथौड़ा
4"/5"
घूर्णन टोक़ (अधिकतम)
3200 एन.एम.
फ़ीड बल
20 kN
बल बढ़ाएँ
45 kN
फ़ीड का प्रकार
चेन/सिलेंडर
ढलान
25°
ट्रैक फ्रेम दोलन
+/- 10°
ट्राम की गति
3 किमी/घंटा
प्रमुख विशेषताएं
दोहरी मोटर वाला घूर्णी ड्रिल हेड, अधिक मोर्टार और उच्च घूर्णन गति के साथ, 76 मिमी ड्रिल रॉड और 130 मिमी ड्रिल व्यास के लिए ड्रिल आवश्यकताओं को पूरा करता है।
निर्माण श्रेणी के क्रॉलर और पिस्टन मोटर अधिक विश्वसनीय मशीन प्रदर्शन और बेहतर यात्रा क्षमता सुनिश्चित करते हैं,सतह खनन ड्रिलिंग संचालन में जटिल जमीनी परिस्थितियों के अनुकूल होने की अनुमति देता है.
केंद्रीकृत नियंत्रण कक्ष का संचालन करना आसान है, जिससे ड्रिलिंग संचालन की दक्षता, सुरक्षा और आराम में वृद्धि होती है।
नया जोड़ा गया स्तर निर्धारण कार्य मशीन को बेहतर चढ़ाई क्षमता और ऑफ-रोड प्रदर्शन देता है, जिससे यह विभिन्न निर्माण वातावरणों को अधिक प्रभावी ढंग से संभालने में सक्षम हो जाता है।420 मॉडल भी ढलान सतहों पर ऊर्ध्वाधर छेद ड्रिल कर सकते हैं, विभिन्न निर्माण आवश्यकताओं को पूरा करता है।

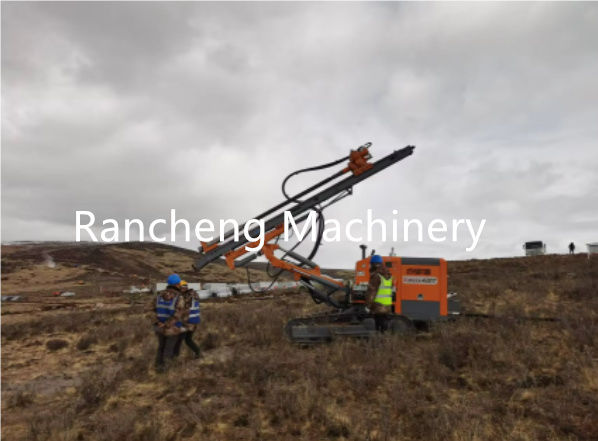

आवेदन
यहआर.सी.Z420Tहाइड्रोलिक डीटीएच ड्रिलिंग रिगव्यापक रूप से खुले में खनन विस्फोट छेद ड्रिलिंग, खदान विस्फोट छेद ड्रिलिंग, राजमार्ग विस्फोट छेद ड्रिलिंग, जल संरक्षण परियोजनाओं, बिजली स्टेशन निर्माण, रेलवे निर्माण में प्रयोग किया जाता है,और अन्य निर्माण ड्रिलिंग ऑपरेशन.
