3200 N.M रोटेशन टॉर्क के लिए हाइड्रोलिक सरफेस डाउन-द-होल सेपरेटेड (DTH) ड्रिलिंग रिग
उत्पाद अवलोकन

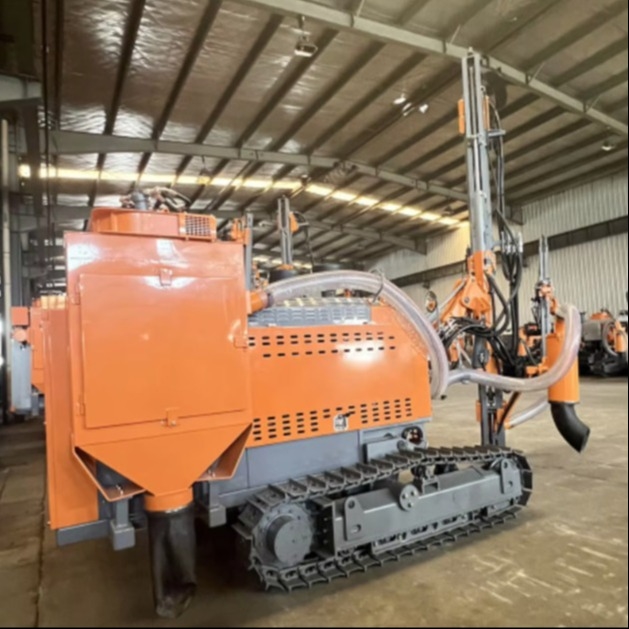

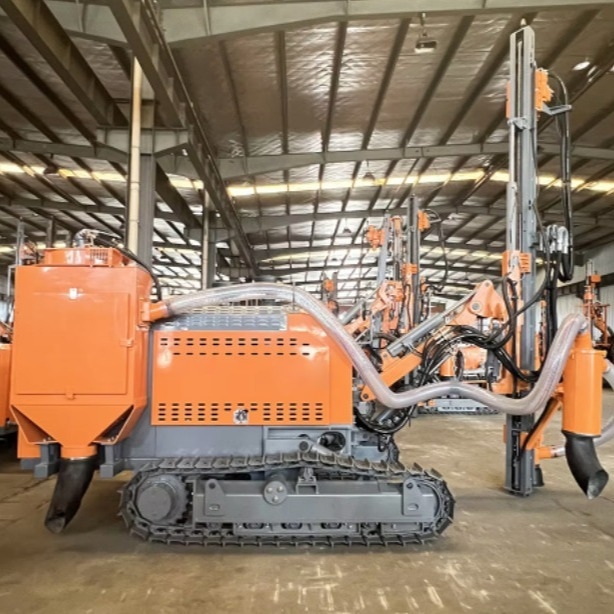

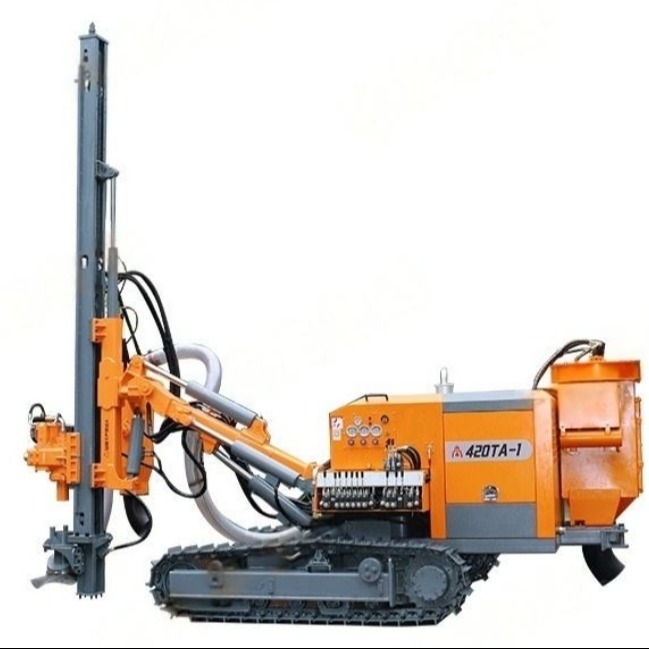

RCZ420T हाइड्रोलिक डाउन-द-होल ड्रिल रिग एक दोहरे-मोटर रोटरी ड्रिल हेड और एक बहु-फ़ंक्शन एडजस्टेबल स्पीड वाल्व से लैस है।
3200 Nm तक के टॉर्क के साथ, यह 76 मिमी ड्रिल रॉड और 138 मिमी छेद व्यास की सख्त ड्रिलिंग आवश्यकताओं को पूरा कर सकता है।
3 मीटर ड्राइव लंबाई इसे व्यापक और गहरे कुएं खंडों को ड्रिल करने में सक्षम बनाती है।
अपने उच्च-गुणवत्ता वाले निर्माण क्रॉलर, पिस्टन इंजन और लेवलिंग फ़ंक्शन के साथ, इसमें उत्कृष्ट चढ़ाई क्षमता और सभी-टेरेन प्रदर्शन है। 420 मॉडल सबसे चुनौतीपूर्ण निर्माण स्थल स्थितियों के लिए उपयुक्त है।
यह विभिन्न निर्माण आवश्यकताओं को पूरा करने के लिए ढलानों पर ऊर्ध्वाधर कुएं ड्रिल करने में सक्षम है।
तकनीकी विशिष्टताएँ
मॉडल
RCZ420T
इंजन
युचाई YC4A100/70 kW, चीन II
युचाई YC4DK100/73.5 kW, चीन III
डीजल टैंक की मात्रा
70 L
वज़न
5280 kg
आयाम
5420*2308*2500 mm
छेद की गहराई
30 m
ड्रिल पाइप
φ76*3000 mm
छेद का व्यास
φ90-138 mm
DTH हथौड़ा
4"/5"
रोटेशन टॉर्क (अधिकतम)
3200 N.m
फ़ीड बल
20 kN
खींचने का बल
45 kN
फ़ीड प्रकार
चेन/सिलेंडर
प्रवणता
25°
ट्रैक फ्रेम दोलन
+/- 10°
ट्रैकिंग गति
3 km/h
मुख्य विशेषताएँ
दोहरे मोटर उच्च टॉर्क और गति के साथ ड्रिल बिट को घुमाते हैं, जो 76 मिमी ड्रिल रॉड और 130 मिमी ड्रिल बिट व्यास की ड्रिलिंग आवश्यकताओं को पूरा कर सकते हैं।
उच्च-गुणवत्ता वाले क्रॉलर और पिस्टन इंजन अधिक विश्वसनीय प्रदर्शन और बेहतर पैंतरेबाज़ी प्रदान करते हैं, जिससे ओपन-पिट माइनिंग ड्रिलिंग ऑपरेशन जटिल जमीनी स्थितियों के लिए बेहतर ढंग से अनुकूल हो सकते हैं।
सेंट्रल कंट्रोल पैनल उपयोग में आसान है, जो ड्रिलिंग ऑपरेशन की दक्षता, सुरक्षा और आराम में सुधार करता है।
नया लेवलिंग फ़ंक्शन मशीन को मजबूत चढ़ाई क्षमता और सभी-टेरेन प्रदर्शन देता है, जिससे यह विभिन्न निर्माण वातावरणों के लिए अधिक प्रभावी ढंग से अनुकूल हो सकता है। 420 मॉडल ढलानों पर ऊर्ध्वाधर छेद भी ड्रिल कर सकता है ताकि विभिन्न निर्माण आवश्यकताओं को पूरा किया जा सके।
