उत्पत्ति के प्लेस:
चीन
ब्रांड नाम:
RanCheng
प्रमाणन:
CE, ISO 9001:2000
मॉडल संख्या:
RCBZ600T
वीडियो
वीडियो
वीडियो

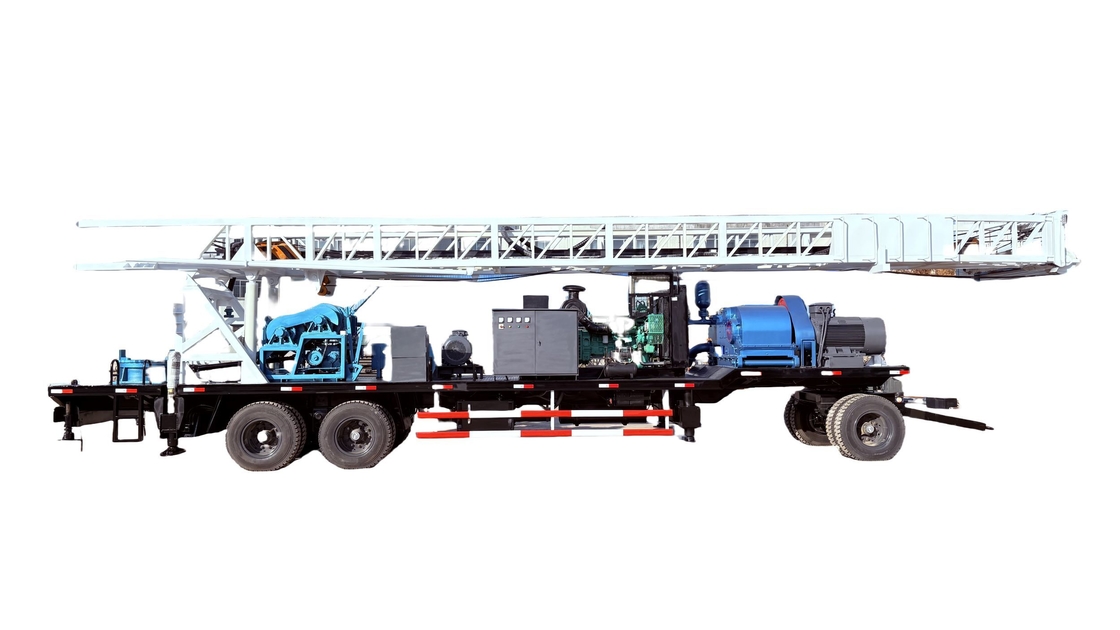

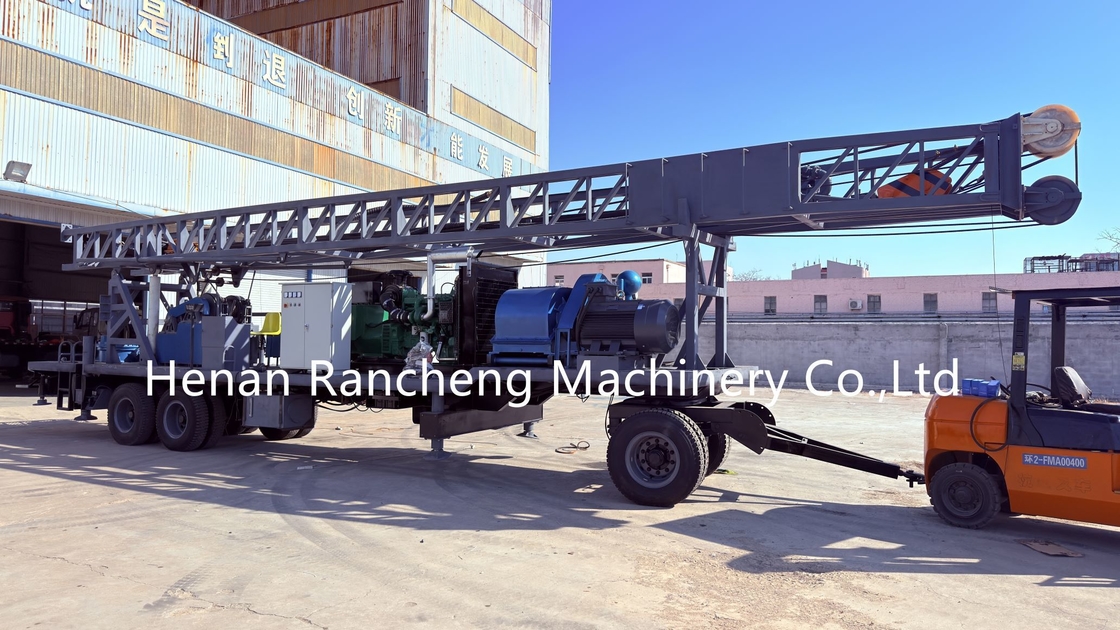

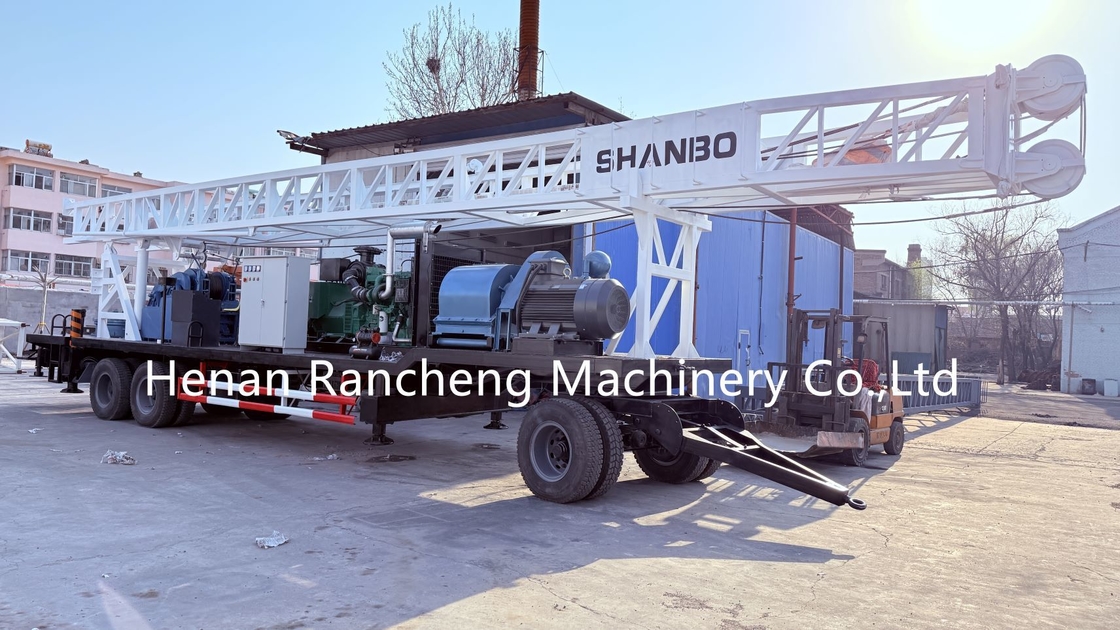

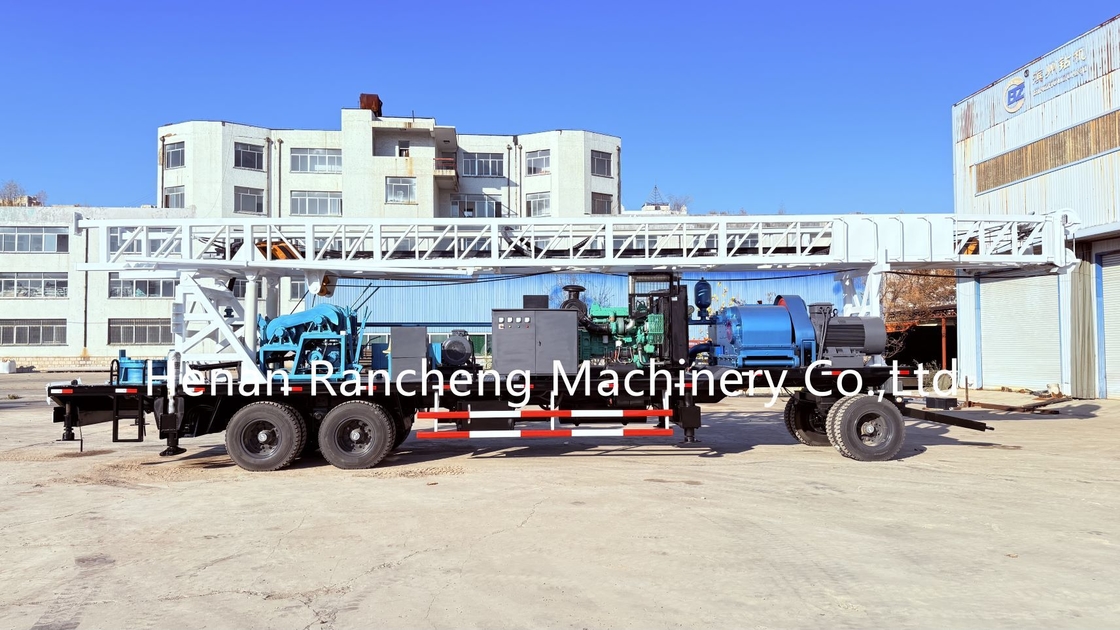

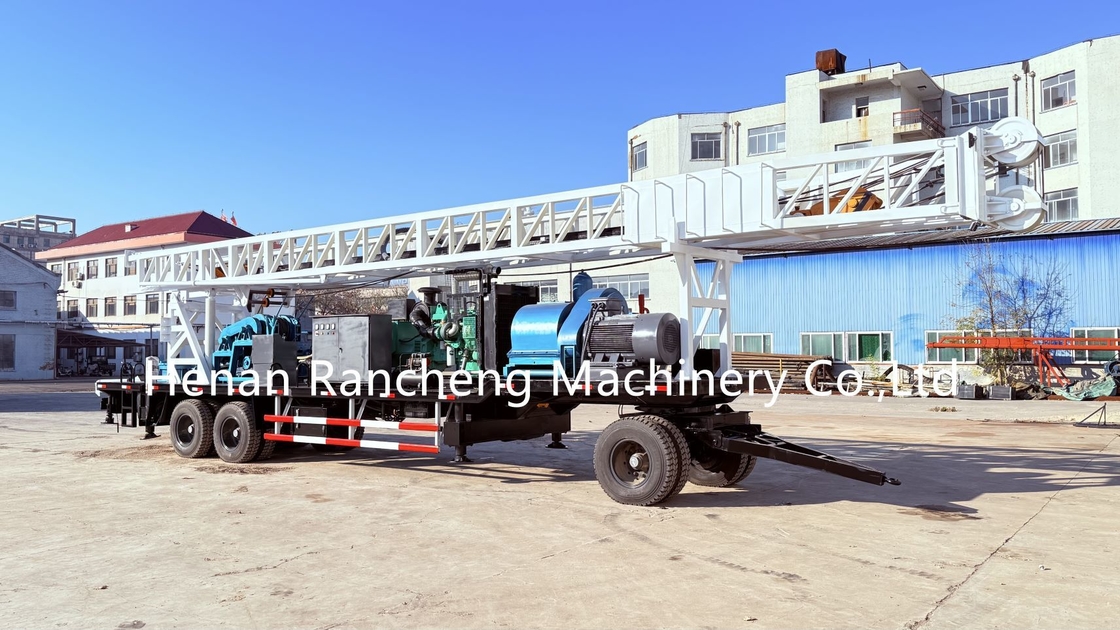

RCBZ600T ट्रेलर-माउंटेड ड्रिलिंग रिग एक स्वतंत्र डीजल जनरेटर, मड पंप, दोहरे होइस्ट सिस्टम, रोटरी टेबल और K-ट्रस मस्तूल के साथ एक विशेष चेसिस को एकीकृत करता है। त्वरित गतिशीलता के लिए डिज़ाइन किया गया, इसे ट्रैक्टर या ट्रक ट्रैक्टर द्वारा टो किया जा सकता है। यह रिग सरलीकृत यांत्रिक ट्रांसमिशन के साथ एक पूर्ण विन्यास पेश करता है, जो विश्वसनीय संचालन और आसान स्थानांतरण सुनिश्चित करता है। यह विभिन्न भूवैज्ञानिक स्थितियों में 600 मीटर तक की गहराई तक ड्रिलिंग कार्यों को कुशलता से संभालता है। मानक डिलीवरी में पंप, होइस्ट हैंडव्हील, मिलान करने वाले कांटा रेस्ट और पावर स्टेशन एक्सेसरीज़ के लिए उपभोज्य पुर्जे शामिल हैं।
| नाममात्र ड्रिलिंग गहराई | 600 मीटर | |
| ड्रिल रॉड | 89 मिमी (3-1/2") | |
| विंच क्षमता | मुख्य हुक उठाने की क्षमता (kN) | 300 |
| सहायक हुक उठाने की क्षमता (kN) | 160 | |
| मुख्य विंच की अधिकतम-रस्सी गति (m/min) | 100 | |
| सहायक विंच की अधिकतम-रस्सी गति (m/min) | 100 | |
| रोटरी टेबल | टर्नटेबल का आंतरिक व्यास (मिमी) | 500 |
| घूर्णन गति (rpm) | 38;57;85 | |
| टर्नटेबल का अधिकतम-टॉर्क (kN.m) | 15 | |
| मस्तूल | ड्रिलिंग टॉवर की प्रभावी ऊंचाई (मिमी) | 15255 |
| ड्रिलिंग टॉवर का रेटेड लोड (t) | 36 | |
| ड्रिल टूल | केली (मिमी) | 108*108*10500 |
| ड्रिल रॉड (मिमी) | 89*9000 | |
| मड पंप | विस्थापन (L/min) | 1000 |
| दबाव (Mpa) | 5 | |
| पावरट्रेन: डीजल इंजन | कमिंस 6BT5.9-C180 | 132KW/2200rpm |
| परिवहन आकार | लंबाई (L)*चौड़ाई (W)*ऊंचाई (H) (मिमी) | 16700×2500×4100 |
1. मजबूत पावर सिस्टम
132kW कमिंस डीजल जनरेटर से लैस है जो पर्याप्त बिजली भंडार और स्थिर, निरंतर संचालन प्रदान करता है।
2. सटीक लेवलिंग सिस्टम
चार हाइड्रोलिक आउटरिगर स्वतंत्र रूप से या सिंक्रोनस रूप से संचालित होते हैं। ड्रिलिंग स्थिरता को बढ़ाने के लिए पीछे के पैर यांत्रिक लॉकिंग के साथ क्षैतिज रूप से विस्तारित होते हैं।
3. उच्च-टॉर्क रोटरी टेबल
लीवर-संचालित रोटरी टेबल हाइपोइड गियर ट्रांसमिशन का उपयोग करता है, जो कम शोर और बेहतर स्थायित्व के साथ 15 kN·m टॉर्क प्रदान करता है।
कुशल मड सर्कुलेशन
उच्च-प्रवाह पारस्परिक पिस्टन पंप (5 MPa पर 1000 L/min) सुलभ रखरखाव बिंदुओं के साथ लगातार प्रदर्शन सुनिश्चित करता है।
4. दोहरी होइस्टिंग क्षमता
मुख्य और सहायक विंच यांत्रिक ग्रहों की प्रणालियों को नियोजित करते हैं, जो क्रमशः ड्रिलिंग और दुर्घटना हैंडलिंग के लिए 300 kN और 160 kN उठाने की क्षमता प्रदान करते हैं।
5. संरचनात्मक अखंडता
K-ट्रस मस्तूल डिज़ाइन 15,255 मिमी कार्य ऊंचाई पर 36-टन भार का समर्थन करता है, जो गहरी ड्रिलिंग संचालन के दौरान कठोरता सुनिश्चित करता है।
RCBZ600T ट्रेलर-माउंटेड ड्रिल रिग बुनियादी ढांचे, संसाधन अन्वेषण और टिकाऊ ऊर्जा परियोजनाओं के लिए व्यापक ड्रिलिंग समाधान प्रदान करता है, जिसमें ऊंची इमारत पाइलिंग, पुल फाउंडेशन निर्माण, खनन क्षेत्रों में भूवैज्ञानिक सर्वेक्षण, बंदरगाह/बांध सुदृढ़ीकरण, जल कुआं ड्रिलिंग और जटिल ग्राउंड सोर्स हीट पंप (GSHP) बोरहोल इंस्टॉलेशन शामिल हैं। इसका अनुकूलित डिज़ाइन—जिसमें ट्रैक्टर-टोएबल गतिशीलता, 36-टन K-ट्रस मस्तूल स्थिरता, 15kN·m टॉर्क रोटरी टेबल और 1000L/min मड पंप शामिल हैं—विभिन्न परतों जैसे कि जलोढ़ परतों, फ्रैक्चर बेडरॉक और कांग्लोमरेट संरचनाओं में 600 मीटर तक की गहराई तक कुशल संचालन सुनिश्चित करता है, जो चुनौतीपूर्ण कार्य स्थलों पर विश्वसनीय प्रदर्शन प्रदान करता है।
