उत्पत्ति के प्लेस:
चीन
ब्रांड नाम:
RanCheng
प्रमाणन:
CE, ISO 9001:2000
मॉडल संख्या:
आरसीएफ80जीपी
वीडियो
वीडियो
वीडियो
40 - 80 मीटर गहराई हाइड्रोलिक जेट ग्राउटिंग इंजीनियरिंग ड्रिलिंग रिग 132KW पावर
उत्पाद का वर्णन
RCF80GP क्रॉलर प्रकार के उच्च दबाव वाले जेट ड्रिल को क्रॉलर चेसिस, पूर्ण हाइड्रोलिक ड्राइव और शीर्ष ट्रांसमिशन पावर हेड के साथ डिज़ाइन किया गया है।यह विशेष रूप से मिट्टी जैसे चतुर्भुज कवर परत में घूर्णी जेट ढेर के निर्माण के लिए बनाया गया हैएकल पाइप, डबल पाइप और तीन पाइप रोटरी जेट ड्रिलिंग टूल्स से लैस, रोटरी जेट ऑपरेशन की मांग के अनुसार।विभिन्न तरीकों से, जिसमें गैर-सर्कुलिंग तरल ऑगर ड्रिलिंग शामिल है, हवा डीटीएच हथौड़ा ड्रिलिंग, हवा डीटीएच हथौड़ा ड्रिलिंग और पाइप ड्रिलिंग, रिग अनुकूलन योग्य है और प्रभावी रूप से ढीले कवर, कोबलस्टोन और फ्रैक्चर्ड बेस रॉक जैसी गठन चुनौतियों से निपट सकता है।इसके व्यापक अनुप्रयोग, औद्योगिक, शहरी और सिविल निर्माण के लिए उपयुक्त है, जैसे कि सड़क, पुल, बांध नींव, मेट्रो, उच्च वृद्धि भवन तहखाने, जल संरक्षण इंजीनियरिंग रिसाव उपचार।यह भी जमीन स्रोत गर्मी पंप छेद के लिए इस्तेमाल किया जा सकता है, शहरी गहरी नींव गड्ढे का समर्थन, नींव सुदृढीकरण इंजीनियरिंग छेद, जलविद्युत स्टेशन, रेलवे,राजमार्ग की ढलानों और बड़े टन के पूर्व-तनावीकृत लंगर छेद या जल निकासी छेद के अन्य भूगर्भीय इंजीनियरिंग, साथ ही भूस्खलन की रोकथाम और चट्टानों के ढहने से होने वाली आपदाओं के नियंत्रण के लिए परियोजनाएं। सुरंग पाइप शेड समर्थन छेद, grouting सुदृढीकरण छेद,नींव के छोटे ढेर के छेद और हाइड्रोलॉजिकल कुओं को भी आसानी से हल किया जा सकता है, जो एक उच्च व्यावहारिक मूल्य दिखाता है।
उत्पाद विनिर्देश
| विनिर्देश | RCF80GP | |
| कुल वजन (किग्रा) | 17500 | |
| आयाम (मिमी) | 10600X2250X3300 | |
| परिवेश का तापमान () | -10-38 | |
| छेद की गहराई (एम) | 40-80 | |
| छेद का व्यास (मिमी) | 100-220 | |
| छड़ी का व्यास (मिमी) | Φ60,φ73,φ89 | |
| स्टिक का व्यास (मिमी) | 400-1000 मिमी | |
| संयुक्त पाइप की लंबाई | 7,12,17,24 | |
| छेद का कोण ((°) पिचिंग कोण | 0~90 | |
| छेद कोण ((°) बाएं दाएं कोण | -10~10 | |
| घूर्णन गति (r/min) | कम गति | 28,65,90,200 |
| उच्च गति | 56,130,180,400 | |
| अधिकतम टोक़ (एन.एम.) | 10000 | |
| पावर हेड फ़ीडिंग स्ट्रोक (मिमी) | 7500 | |
| उठाने का बल (kN) | 80 | |
| खिला बल (kN) | 55 | |
| लिंच की उभार शक्ति (मुख्य लिंच) (kN) |
25 | |
| लिंच की उभार शक्ति (उप-विंच) (kN) |
11 | |
| मास्ट स्लाइड स्ट्रोक (मिमी) | 850 | |
| मस्तूल के झुकाव के कोण (°) | -10-10 | |
| मस्तूल की ऊर्ध्वाधर कुल ऊँचाई (मी) | 25 | |
| प्रभावी दूरी (m) एक बार की जेटिंग ऊंचाई | 21 | |
| अधिकतम जेटिंग गहराई (एम) | 80 | |
| अधिकतम जेटिंग व्यास (मिमी) | 1200 | |
| डीजल इंजन की शक्ति (किलोवाट) | 132 | |
| इंजन घूर्णन गति (आरपीएम) | 2300 | |
| तेल टैंक (एल) | 130 | |
| ट्रैक शू की चौड़ाई (मिमी) | 500 मिमी | |
| अधिकतम चढ़ाई ((°) | 20 | |
उत्पाद की विशेषताएं
टावर हाइड्रोलिक जेट रिग 20 मीटर सहायक टावर (विस्तार मस्तूल) को इकट्ठा करता है, जिसे निर्माण के दौरान लचीले उपयोग के लिए हटाया जा सकता है।ऊंचे टावर का डिजाइन असेंबली और असेंबली समय की संख्या को कम करता है, इस प्रकार समय और सामग्री की बचत होती है। एंटी-फ्लोटिंग एंकर के निर्माण में, रिग के स्वयं के उठाने के उपकरण का उपयोग अतिरिक्त उठाने की लागत से बचाता है।सहायक टावर को हटाने से रिग के अन्य कार्यों का उपयोग प्रभावित नहीं होगा. छोटे बोल्ट निर्माण में, ड्रिलिंग रिग सीधे ड्रिलिंग का एहसास कर सकता है, जो बहुत समय बचाता है और सुविधा प्रदान करता है।सहायक टावर मानक डिजाइन को अपनाता है और स्वतंत्र रूप से 5 मीटर में संयुक्त किया जा सकता है, 15 मीटर और 20 मीटर विभिन्न निर्माण आवश्यकताओं के अनुकूल।92 मिमी व्यास के पावर हेड (थ्रू होल टाइप) 89 मिमी ड्रिल पाइप की पारगम्यता सुनिश्चित करता है और तीन-पाइप रोटरी जेट पाइल निर्माण और लंगर की आवश्यकताओं को पूरा कर सकता हैहाइड्रोलिक ट्रैक चक की संरचना ड्रिल टूल को बदलना आसान बनाती है।जबकि रिग के उच्च टोक़ विशेषताओं के अधिकांश संरचनाओं में पायलट छेद की आवश्यकता के बिना ड्रिलिंग की अनुमति देते हैं, आगे समय की बचत।

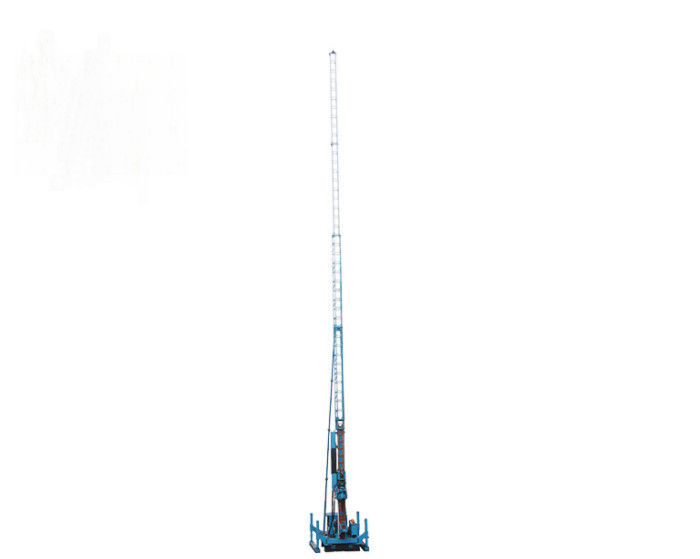

उत्पाद छवि
