उत्पत्ति के प्लेस:
चीनी
ब्रांड नाम:
RanCheng
प्रमाणन:
CE, ISO 9001:2000
मॉडल संख्या:
आरसीजेड-22जे
वीडियो
वीडियो
वीडियो

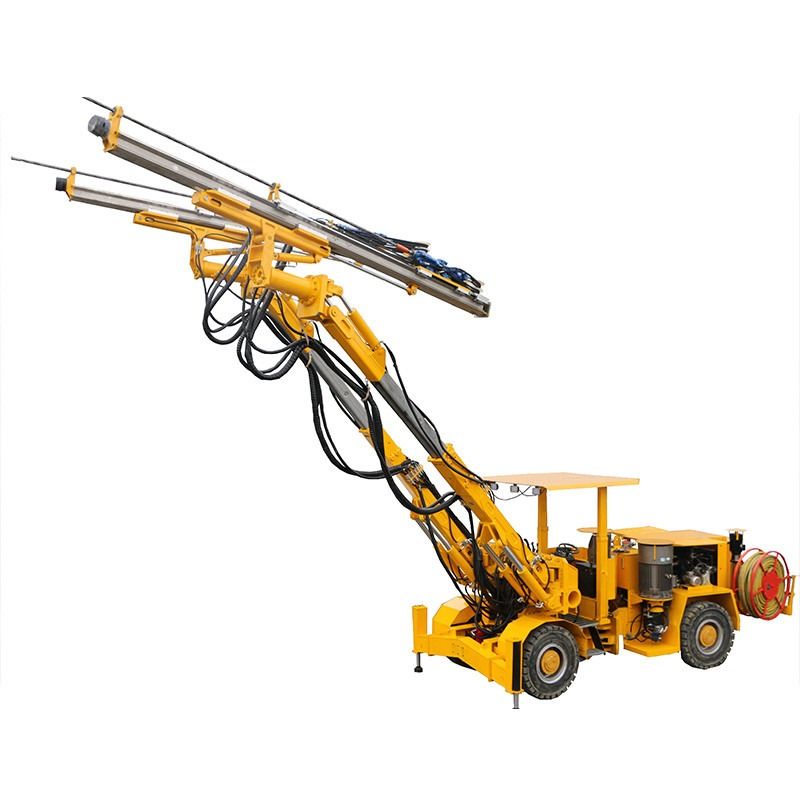

आरसीजेड-22जे ऑल हाइड्रोलिक टनलिंग जंबो ड्रिलिंग रिग 3880 मिमी ड्रिलिंग गहराई 93KW/125HP डीजल इंजन पावर के साथ
मशीन का परिचय
आरसीजेड-22जे पूरी तरह से हाइड्रोलिक सुरंग निर्माण जंबो ड्रिलिंग रिग पर्यावरण के अनुकूल डीजल इंजन से लैस है, जो यात्रा और पोजिशनिंग को चलाने के लिए, ड्रिलिंग ऑपरेशन को चलाने के लिए इलेक्ट्रिक मोटर से लैस है,डुअल पावर कॉन्फ़िगरेशन ड्रिलिंग ऑपरेशन के बहुत कम शोर स्तर के साथ रिग को तेज गतिशीलता और शून्य उत्सर्जन के लिए अनुमति देता हैरिग उच्च दक्षता वाले हाइड्रोलिक ड्रिफ्टर और भारी ड्यूटी फ्लोटिंग और स्थिर कॉम्बो बूम ड्रिलिंग सिस्टम से भी लैस है।उच्च सटीक स्वचालित क्षैतिज पोजिशनिंग और 360 घूर्णन समारोह के साथ, जो कि एक ही ऑपरेशन में 35 m2 के चेहरे के ड्रिलिंग कवर को पूरा करने की अनुमति देता है और इसे बोल्टिंग और कई अन्य अनुप्रयोगों के लिए भी इस्तेमाल किया जा सकता है।
.
तकनीकी मापदंड
| छेद की सीमा | 38-100 मिमी | छड़ी का आकार | 4305 मिमी | |
| ड्रिलिंग गहराई | 3880 मिमी | अधिकतम कार्यक्षेत्र | 70 m2 | |
| अनुभाग का आकार | 11.5m X 7.5m | ड्रिल छेद की गति | 0.8-2m/min | |
| विद्युत मोटर शक्ति | 2X75KW | टैंक की क्षमता | 250 लीटर | |
| आयाम | 12800X2140X2480/3180 मिमी | मशीन का वजन | 14.5T | |
| भटकनेवाला | ||||
| मॉडल | YHD210 | घुमावदार | लाभ और हानि 180° | |
| स्विंग आर्म | उठाओ और दाएं 40° | यात्रा मुआवजा | 1500 मिमी | |
| मुख्य बांह की यात्रा | 1500 मिमी | स्लाइडिंग रेल कोण | 90° | |
| कंप्रेसर | ||||
| वायु कंप्रेसर | ||||
| दबाव | 0.2-0.8Mpa | क्षमता एफएडी | 0.32 m3/min | |
| विद्युत मोटर शक्ति | 2.2 किलोवाट | / | / | |
| जल आपूर्ति | ||||
| प्रवाह | 100 लीटर/मिनट | दबाव | 0.2-0.8Mpa | |
| विद्युत मोटर शक्ति | 3.5 किलोवाट | वोल्टेज | 380 वी | |
| विद्युत उपकरण | ||||
| भंडारण बैटरी | 2X12V | सड़क प्रकाश व्यवस्था | 24V | |
| कार्य प्रकाश व्यवस्था | 24V | / | / | |
| चेसिस | ||||
| डीजल इंजन की शक्ति | 125HP/93KW | विर | ±40° | |
| टायर | 12.0XR20 | ग्रेडेबिलिटी | ≤15° | |
| पिछली धुरी के झुकाव कोण | ±7° | दृष्टिकोण/प्रस्थान कोण | 17° /14° | |
| घुमावदार वृत्त का त्रिज्या | 3.3m/6.95m | ट्राम की गति | 10 किमी/घंटा | |
| ग्राउंड क्लीयरेंस | 250 मिमी | ईंधन टैंक | 60 लीटर | |
मशीन के फायदे
1. फीड बीम: भारी शुल्क वाले एल्यूमीनियम मिश्र धातु फीड बीम में उच्च झुकने, मोड़ और संक्षारण प्रतिरोध है, जो फीड बीम के लंबे सेवा जीवन को सुनिश्चित करता है।फ़ीड बीम की सतह स्टेनलेस स्टील प्लेट के साथ लिपटे है, और फीड सिस्टम के सेवा जीवन को और बढ़ाने के लिए चलती भागों के बीच पीटीएफई एंटी-वियर अस्तर का उपयोग किया जाता है।
2रॉक ड्रिलः 104 एम रॉक ड्रिल में रॉक ड्रिलिंग टूल्स की सर्वोत्तम सेवा जीवन सुनिश्चित करने के लिए डबल शॉक एब्सॉर्प्शन सिस्टम अपनाया गया है।दबाव वाली तेल फिल्म सभी चलती भागों की सतह की रक्षा और स्नेहन करती हैचट्टान ड्रिल के आंतरिक पहनने को कम करता है।
3सुरक्षा आवरणः एफओपीएस सुरक्षा आवरण के डिजाइन में एक उठाने का कार्य होता है, जो वस्तुओं के गिरने से प्रभावी ढंग से रोक सकता है।
4बड़ी क्षमता वाला केबल रीलः बड़ी क्षमता वाला केबल रील केबल को हटाए बिना 70 मीटर की यात्रा प्राप्त कर सकता है।
5पोजिशनिंग पैरः चार भारी-भरकम दूरबीन हाइड्रोलिक पैर ड्रिलिंग के दौरान सटीक पोजिशनिंग और स्थिरता सुनिश्चित करते हैं।
6कंसोल: अत्यधिक एकीकृत प्रणाली और केंद्रीकृत लेआउट डिजाइन ऑपरेशन को आसान और सरल बनाते हैं।
7. ब्रेक प्रणाली: दोहरी ब्रेक प्रणाली विशेष रूप से भूमिगत कार्य वातावरण के लिए डिज़ाइन और विकसित की गई है। सामने और पीछे की धुरी के पहियों पर गीले ब्रेक के अलावा,यह भी आगे की धुरी धुरी गीला ब्रेक और पीछे की धुरी बंद हाइड्रोलिक पार्किंग ब्रेक और आपातकालीन स्टॉप ब्रेक जोड़ता है.

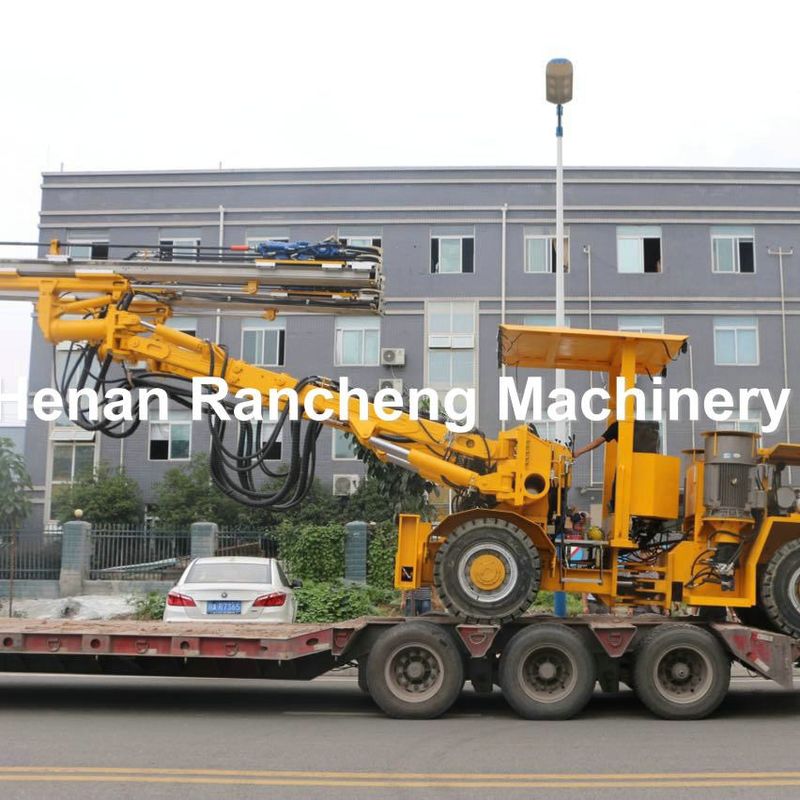

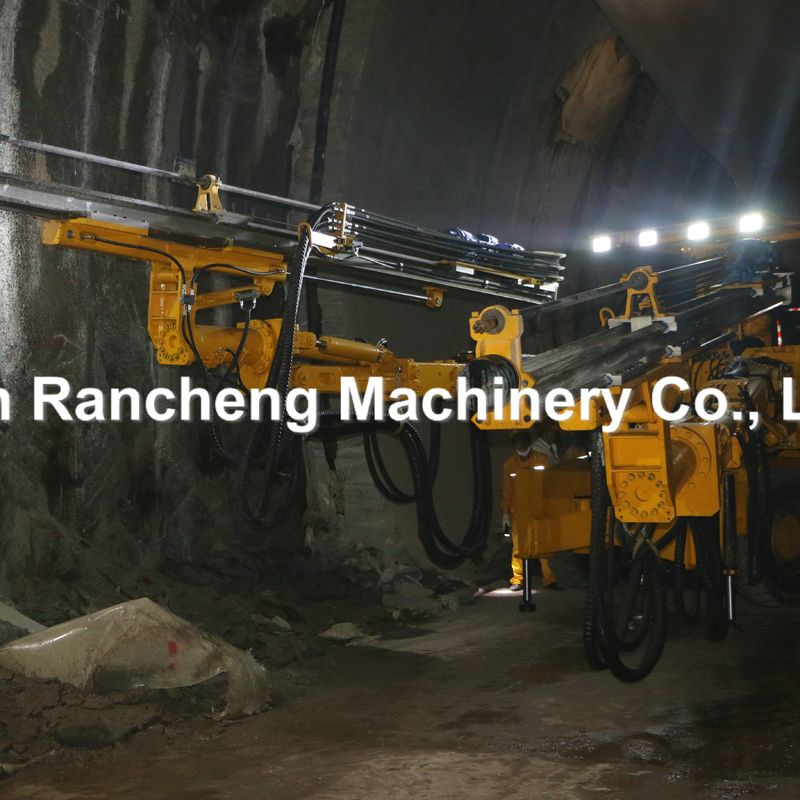

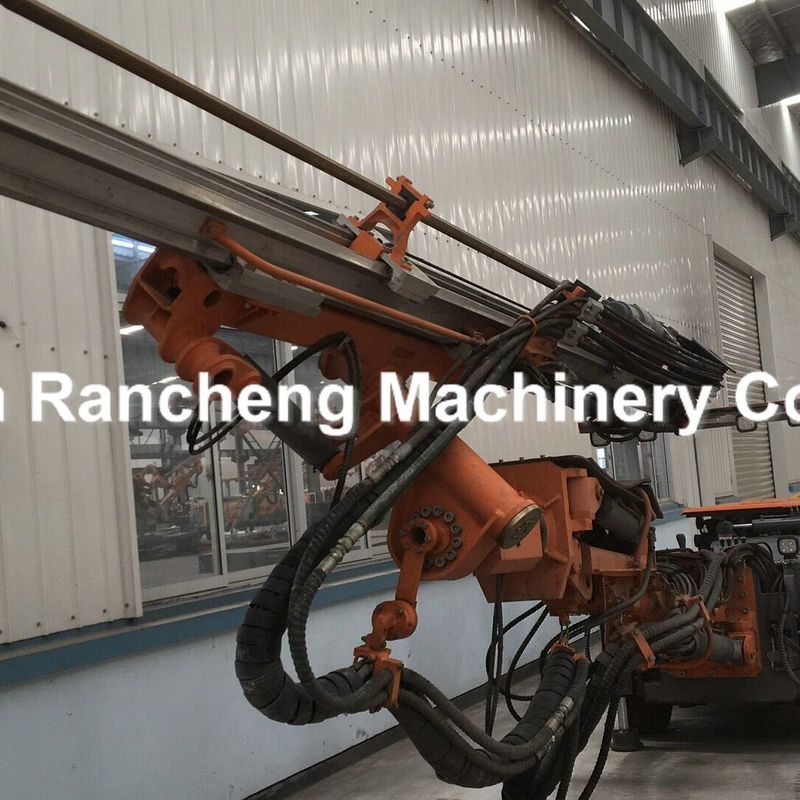

मशीन चित्र
