उत्पत्ति के प्लेस:
चीन
ब्रांड नाम:
RanCheng
प्रमाणन:
CE, ISO 9001:2000
मॉडल संख्या:
आरसीजेड-18जे
वीडियो
वीडियो
वीडियो

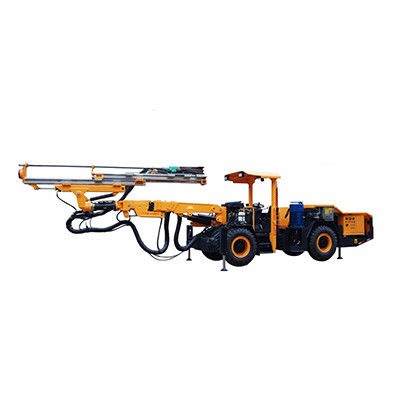

3440 मिमी भूमिगत इंजीनियरिंग ड्रिलिंग रिग इलेक्ट्रिक मोटर और डीजल इंजन
मशीन का परिचय
आरसीजेड-18जे ड्रिलिंग रिग एक पूरी तरह से हाइड्रोलिक भूमिगत ड्रिलिंग विशाल है जिसे जटिल परिचालन वातावरण के लिए तैयार किया गया है।यह विशेष रूप से संकीर्ण और कम छेद खनन और सीमित स्थान के साथ सुरंग इंजीनियरिंग के लिए उपयुक्त हैइस रिग में एक उन्नत प्रत्यक्ष नियंत्रण हाइड्रोलिक प्रणाली का उपयोग किया गया है, जिसमें चार पहिया ड्राइव और जोड़-तोड़ स्टीयरिंग क्षमताएं शामिल हैं।कठिन इलाके में इसकी उत्कृष्ट गतिशीलता और अनुकूलन क्षमता सुनिश्चित करना, और ऑपरेटिंग क्षेत्र में जल्दी से प्रवेश करने और बाहर निकलने की क्षमता। उच्च दक्षता वाले इम्पैक्टर से यह न केवल ऑपरेटिंग समय को काफी कम करता है,लेकिन यह ऊर्जा की खपत को भी काफी कम करता हैआरसीजेड-18जे का अधिकतम कार्य क्षेत्रफल 30 वर्ग मीटर है।जो इसे बड़े पैमाने पर सुरंग परियोजनाओं में उत्पादकता की गारंटी देता है।इस रिग की बहुमुखी प्रतिभा ने कोयला खनन, सुरंग ड्रिलिंग, रेलवे और सड़क निर्माण आदि सहित विभिन्न क्षेत्रों में इसके व्यापक अनुप्रयोगों को जन्म दिया है।अपनी बेहतर परिचालन क्षमताओं और विश्वसनीयता को साबित करना.
तकनीकी मापदंड
| मॉडल विनिर्देश | आरसीजेड-18जे | |
| छेद की सीमा (मिमी) | 41 - 89 | |
| छेद की गहराई (मिमी) | 3,440 | |
| छड़ी का आकार (मिमी) | (R32, R38, T38) 3,700 | |
| भटकनेवाला | मॉडल | 104M |
| धक्का शक्ति (किलोवाट) | 20 | |
| अधिकतम टोक़ (एन.एम.) | 752 | |
| प्रभाव की आवृत्ति (हर्ट्ज) | 60 | |
| हाइड्रोलिक सिस्टम दबाव (बार) | 200 | |
| घूर्णन गति (आरपीएम) | 0 - 388 | |
| वजन (किलो) | 170 | |
| वायु कंप्रेसर | प्रकार | रिस्पोकैट पिस्टन कंप्रेसर |
| दबाव (बार) | 8 | |
| F.A.D (m3 / min) | 0.36 | |
| डीजल इंजन | मॉडल | Yuchai YC4DK100-T301 चरण IIIA |
| शक्ति (किलोवाट) | 73.6 | |
| आरपीएम (आर / मिनट) | 2,400 आरपीएम | |
| विद्युत मोटर | निर्माता | जिंगतियन |
| शक्ति (किलोवाट) | 55 | |
| आरपीएम (आर / मिनट) | 1,475 | |
| आवृत्ति (Hz) | 50 | |
| वोल्टेज (V) | 380 | |
| फ़ीड | मॉडल | 3,700 |
| कुल लंबाई (मिमी) | 5,400 | |
| फ़ीड यात्रा (मिमी) | 3,440 | |
| विस्तार की लंबाई (मिमी) | 1,600 | |
| अधिकतम फ़ीड बल (एनएन) | 15 | |
| ट्रामिंग | प्रकार | हाइड्रोलिक चालित चार पहिया चालित |
| ट्राम की गति (किमी/घंटा) | 11.5 / 56 | |
| अधिकतम कर्षण बल (एनएन) | 42 | |
| ढलान (°) | 20 | |
| चेसिस के तैरने का कोण (°) | ±15 | |
| टायर | 8.25आर15 | |
| ट्रमिंग ब्रेक | हाइड्रो-स्टैटिक ब्रेक और डबल लूप, 4-व्हील ब्रेक | |
| आपातकालीन रोक और पार्किंग ब्रेक | एसएएचआर | |
| ग्राउंड क्लीयरेंस (मिमी) | 300 | |
| बूम | प्रकार | कई निर्देशांक |
| बूमों की संख्या | 1 | |
| समानांतर तंत्र | पूर्ण | |
| बूम की लंबाई (मिमी) | 1,200 | |
| बाएं/दाएं झुकाव कोण (°) | ±35 | |
| बूम उठाने का कोण (°) | + 68 / - 40 | |
| फ़ीड झुकाव कोण (°) | + 3 / - 90o | |
| फ़ीड घूर्णन कोण (°) | 360 (स्क्रू प्रकार) | |
| चेसिस | प्रकार | जोड़-तोड़ |
| जोड़ वाला दूत (°) | ± 40 | |
| हाइड्रोलिक समर्थन पैर | 4pcs | |
| टैक्सी | घुमावदार चालक सीट | |
| मोड़ प्रणाली | हाइड्रो-स्टैटिक पावर स्टीयरिंग सिस्टम | |
| समतल करनेवाला मीटर | हाँ | |
| बांसुरी | हाँ | |
| चेतावनी प्रारंभ करें | हाँ | |
| रिवर्स चेतावनी | हाँ | |
| दृष्टिकोण / प्रस्थान कोण (°) | 17 / 15 | |
| ड्रिफ्टर स्नेहन चेतावनी | हाँ | |
| ईंधन टैंक क्षमता ((L) | 60 | |
| हाइड्रोलिक प्रणाली | प्रपत्र | चर |
| सिस्टम दबाव ((बार) | 240 | |
| हाइड्रोलिक टैंक क्षमता ((L) | 180 | |
| पंप सेट के उतारने की शुरुआत | स्वचालित | |
| तेल तापमान सूचक | हाँ | |
| कम तेल स्तर अलार्म डिस्प्ले | हाँ | |
| कार्य | ऑटो कोलेरिंग, फीड प्रेशर कंट्रोल इम्पैक्टिंग (एफपीसीआई) और ऑटो एंटी-जमिंग फंक्शन के साथ सीधे नियंत्रित ड्रिलिंग सिस्टम | |
| विद्युत प्रणाली | प्रारंभ मोड | स्टार ¢ डेल्टा अनलोडिंग प्रारंभ |
| वोल्टेज ((V) | 380 / 660 / 1,000 | |
| नियंत्रण वोल्टेज (V) | 24 | |
| प्रकाशक दीपक | 8 x 70 W, 24 V | |
| केबल रील क्षमता (एम) | 70 | |
| प्रभाव टाइमर | हाँ | |
| डिजिटल वोल्टमीटर | हाँ | |
| चरण क्रम संकेतक चेतावनी | हाँ | |
| अवशिष्ट विद्युत उपकरण | हाँ | |
| इलेक्ट्रिक मोटर का थर्मल ओवरलोड प्रोटेक्टर | हाँ | |
| जल प्रणाली | बूस्टर पंप | केन्द्रापसार |
| शक्ति (किलोवाट) | 1.5 | |
| F.A.D (m3 / h) | 2 | |
| दबाव (बार) | 12 | |
| पानी के प्रवेश का न्यूनतम दबाव (बार) | 2 | |
| शीतलन प्रणाली का प्रकार | पानी से ठंडा | |
| मशीन का वजन (किलो) | ≤ 11,000 | |
| आयाम (L xW xH) मिमी | 11,890 x 1,450 x 1,400 / 2,100 | |
| टारमिंग मोड़ त्रिज्या (मिमी) | आंतरिक आर 2,800बाहरी आर 4,900 | |
| कार्यक्षेत्र के आयाम W x H (m) | 6 गुना 5.7 | |
| अधिकतम कार्यक्षेत्र (m2) | 31 | |
| वैकल्पिक | लघु/लंबी फ़ीड बीम | |
| निकास गैस शुद्धिकरण यंत्र | ||
| विद्युत हाइड्रोलिक तेल भरने वाला पंप | ||
| कमिंस इंजन | ||
| आरएचएस | ||
मशीन के फायदे
आरसीजेड-18जे ड्रिलिंग रिग अपने टिकाऊ 104एम इम्पैक्टर और डबल बफर डिवाइस के साथ ड्रिलिंग टूल की स्थायित्व में सुधार करता है।जबकि डबल त्रिकोणीय फ्लोटिंग समर्थन हाथ डिजाइन हाइड्रोलिक नियंत्रण की सटीकता सुनिश्चित करता हैफ़ीड प्रणाली में उच्च शक्ति वाले भारी शुल्क वाले एल्यूमीनियम मिश्र धातु बीम का उपयोग किया जाता है और सेवा जीवन को बढ़ाने के लिए स्टेनलेस स्टील और पहनने के प्रतिरोधी गैसकेट से लैस है।स्वचालित हाइड्रोलिक प्रभावक नियंत्रण प्रणाली प्रभाव प्रक्रिया के बुद्धिमान प्रबंधन का एहसास करती है, जिसमें स्वचालित आवरण, स्नेहन, जल हानि संरक्षण और फ़ीड नियंत्रण शामिल है, प्रभावी रूप से अवरोध को रोकता है।स्वचालित मंदी और बढ़ी हुई टॉर्क आउटपुट पहाड़ी पर चढ़ने पर इंजन को ओवरलोड करने से रोकने के लिएचेसिस को एक मजबूत, जुड़ा हुआ भारी शुल्क चेसिस के रूप में चार पहिया ड्राइव, चार सिलेंडर डीजल इंजन और स्थिर स्थिति सुनिश्चित करने के लिए हाइड्रोलिक जैक के साथ डिज़ाइन किया गया है।दो-सर्किट पेडल ब्रेक सिस्टम आपातकालीन पार्किंग नियंत्रण प्रदान करता है ताकि परिचालन सुरक्षा सुनिश्चित हो सकेऊंचाई समायोज्य सुरक्षा कैनोप, केबल ड्रम, इलेक्ट्रिक पिस्टन कंप्रेसर, इलेक्ट्रिक वाटर बूस्टर पंप और वर्क लाइट सहित अन्य सुविधाएं रिग की क्षमताओं को और पूरा करती हैं।
मशीन चित्र
