उत्पत्ति के प्लेस:
चीन
ब्रांड नाम:
RanCheng
प्रमाणन:
CE, ISO 9001:2000
मॉडल संख्या:
आरसीजेड-22जे
वीडियो
वीडियो
वीडियो
3880 मिमी भूमिगत जंबो इंजीनियरिंग ड्रिलिंग रिग इलेक्ट्रिक मोटर डीजल इंजन
मशीन का परिचय
आरसीजेड-22जे हाइड्रोलिक टनल जंबो रिग एक बहुमुखी उपकरण है जिसका उपयोग कोयला खनन, सुरंग ड्रिलिंग और परिवहन अवसंरचना निर्माण में किया जा सकता है।यह पर्यावरण के अनुकूल डीजल इंजन और इलेक्ट्रिक मोटर से लैस हैएक कुशल हाइड्रोलिक इम्पैक्टर और भारी-कर्तव्य फ्लोटिंग स्थिर संयोजन बांह से लैस,यह स्वचालित रूप से क्षैतिज पोजिशनिंग और 360 डिग्री रोटेशन कर सकते हैं, बड़े क्षेत्र के ड्रिलिंग ऑपरेशन को कुशलता से पूरा करता है, और बोल्ट फिक्सिंग जैसे कार्यों के लिए भी उपयुक्त है।उच्च दबाव बंद चक्र हाइड्रोलिक प्रणाली और डबल सर्किट पेडल ब्रेक प्रणाली को अपनाया जाता हैऑपरेशन की सुरक्षा सुनिश्चित करने के लिए आपातकालीन ब्रेक डिवाइस से सुसज्जित है। रिग एक अति संकीर्ण-संलग्न भारी चेसिस के साथ बनाया गया है और 12 किमी / घंटा तक की गति से चलता है,भूमिगत खदान और सुरंग खोदने के लिए उपयुक्त. बुद्धिमान नियंत्रण प्रणाली, जिसमें स्वचालित आवरण, इम्पैक्टर बंद करने का कार्य, देरी से फ्लशिंग छेद तल और अन्य विशेषताएं शामिल हैं, फीड सिस्टम उच्च शक्ति वाले एल्यूमीनियम मिश्र धातु बीम का उपयोग करता है,स्टेनलेस स्टील की सतह को कवर किया गया है और लंबे समय तक सेवा जीवन सुनिश्चित करने के लिए एंटी-वेयर लाइनरयह भूमिगत खदान, सुरंग उत्खनन और बोल्ट फिक्सिंग में विस्फोट छेद ड्रिलिंग के लिए उपयुक्त है।
तकनीकी मापदंड
| छेद की सीमा | 38-100 मिमी | छड़ी का आकार | 4305 मिमी | |
| ड्रिलिंग गहराई | 3880 मिमी | अधिकतम कार्यक्षेत्र | 70 m2 | |
| अनुभाग का आकार | 11.5m X 7.5m | ड्रिल छेद की गति | 0.8-2m/min | |
| विद्युत मोटर शक्ति | 2X75KW | टैंक की क्षमता | 250 लीटर | |
| आयाम | 12800X2140X2480/3180 मिमी | मशीन का वजन | 14.5T | |
| भटकनेवाला | ||||
| मॉडल | YHD210 | घुमावदार | लाभ और हानि 180° | |
| स्विंग आर्म | उठाओ और दाएं 40° | यात्रा मुआवजा | 1500 मिमी | |
| मुख्य बांह की यात्रा | 1500 मिमी | स्लाइडिंग रेल कोण | 90° | |
| कंप्रेसर | ||||
| वायु कंप्रेसर | ||||
| दबाव | 0.2-0.8Mpa | क्षमता एफएडी | 0.32 m3/min | |
| विद्युत मोटर शक्ति | 2.2 किलोवाट | / | / | |
| जल आपूर्ति | ||||
| प्रवाह | 100 लीटर/मिनट | दबाव | 0.2-0.8Mpa | |
| विद्युत मोटर शक्ति | 3.5 किलोवाट | वोल्टेज | 380 वी | |
| विद्युत उपकरण | ||||
| भंडारण बैटरी | 2X12V | सड़क प्रकाश व्यवस्था | 24V | |
| कार्य प्रकाश व्यवस्था | 24V | / | / | |
| चेसिस | ||||
| डीजल इंजन की शक्ति | 125HP/93KW | विर | ±40° | |
| टायर | 12.0XR20 | ग्रेडेबिलिटी | ≤15° | |
| पिछली धुरी के झुकाव कोण | ±7° | दृष्टिकोण/प्रस्थान कोण | 17° /14° | |
| घुमावदार वृत्त का त्रिज्या | 3.3m/6.95m | ट्राम की गति | 10 किमी/घंटा | |
| ग्राउंड क्लीयरेंस | 250 मिमी | ईंधन टैंक | 60 लीटर | |
मशीन के फायदे
आरसीजेड - 22जे हाइड्रोलिक टनल जंबो रिग में कई उन्नत विशेषताएं हैं, जिनमें एक उच्च शक्ति वाला एल्यूमीनियम फ़ीड बीम, दोहरी बफरिंग प्रणाली के साथ 104M इम्पैक्टर, एक एफओपीएस सुरक्षा कैनोप,एक उच्च क्षमता केबल रील, एक भारी शुल्क दूरबीन हाइड्रोलिक पैर, एक एकीकृत कंसोल और एक दोहरी ब्रेक प्रणाली। इन विशेषताओं को एक साथ भूमिगत खानों में बेहतर प्रदर्शन और संचालन सुरक्षा सुनिश्चित करते हैं,सुरंगों का ड्रिलिंग और अवसंरचना निर्माण.

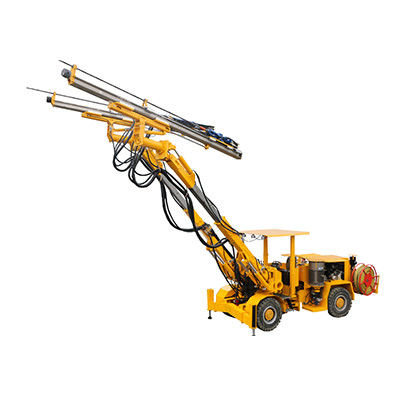

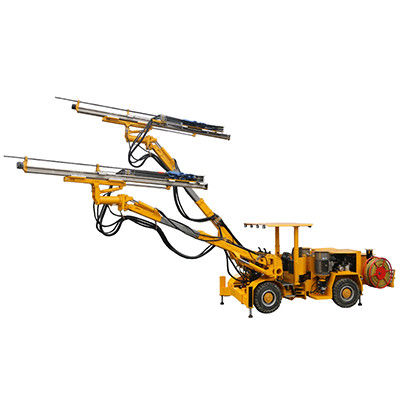

मशीन चित्र
